Side Lighting Module bieten eine hohe Qualität und eine effiziente Lösung mit Seiteneinstrahlung für einseitige Leuchtkästen mit einer Bautiefe ab 50 mm sowie für doppelseitige Leuchtkästen für Bautiefen ab 100 mm.
Verwendet wird eine patentierte Technologie der Lichtreflexion um ein- und doppelseitige, großformatige Leuchtkästen gleichmäßig zu hinterleuchten. Diese Technologie basiert auf speziellen Strahlreflexionslinsen, die das Licht zu mehr als 70 % indirekt auf die hinterleuchtete Rückseite streuen. Die Module werden seitlich im Leuchtkasten / Spanntuchanlage oder Pylon montiert und richten den Lichtstrahl auf die gegenüberliegende Seite des Kastens.
Je nach LED Modul können in Werbeanlagen bei beidseitig verlegten LED Modulen Leuchtstrecken bis 3 Meter erreicht werden.
LED Sidelighting Module jetzt direkt online bestellen
Side Lighting Module 12 Volt
| Bezeichnung | Herstellergarantie* | Farbe / Farbtemperatur | W/Modul | lm/Modul | Module/Kette | Kettenlänge |
| Lucoled | ||||||

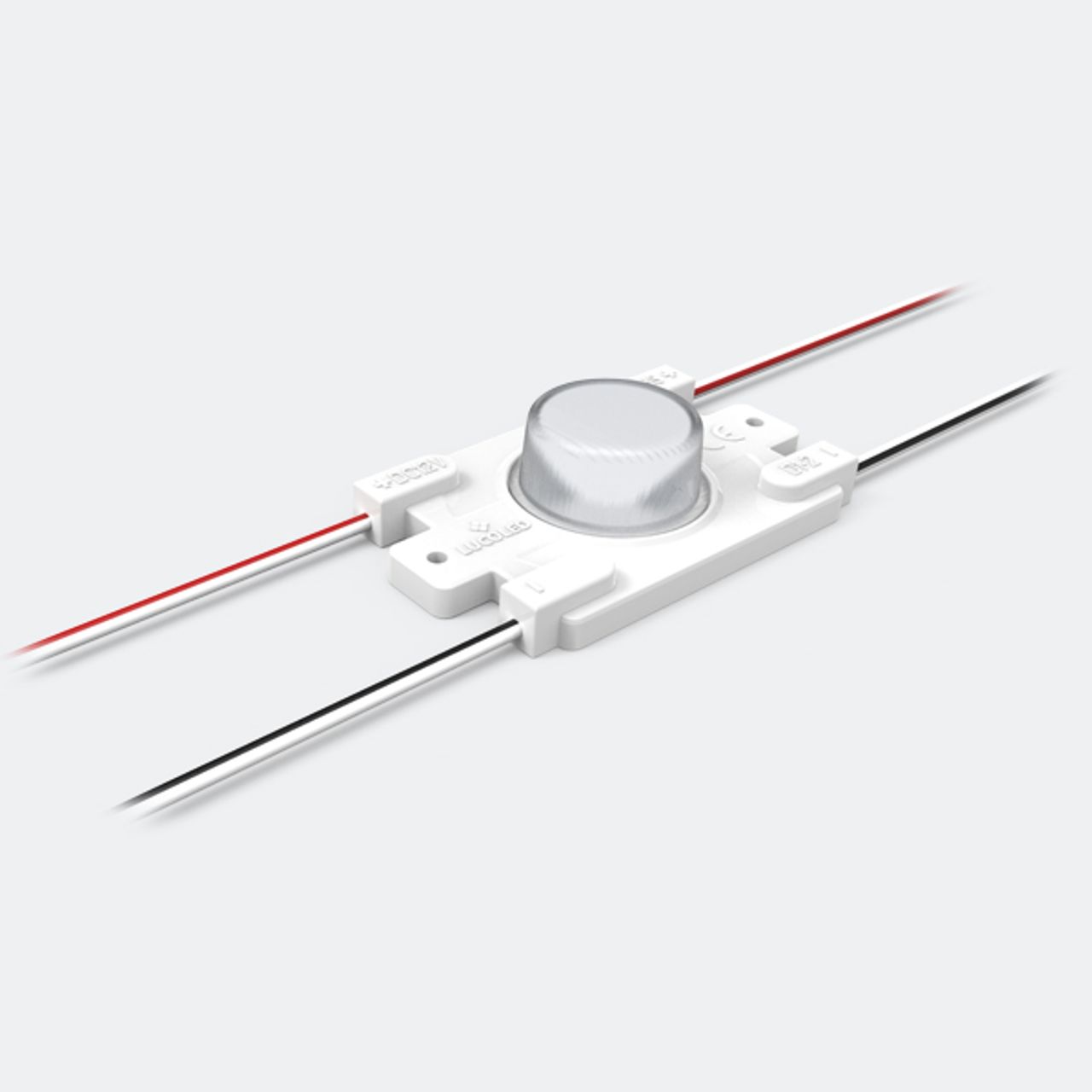

| EL 10-W65 | 5 Jahre (erste 2 Jahre erw.) | 6500 K | 1,60 W | 160 lm | 25 Module | 3,75 m |

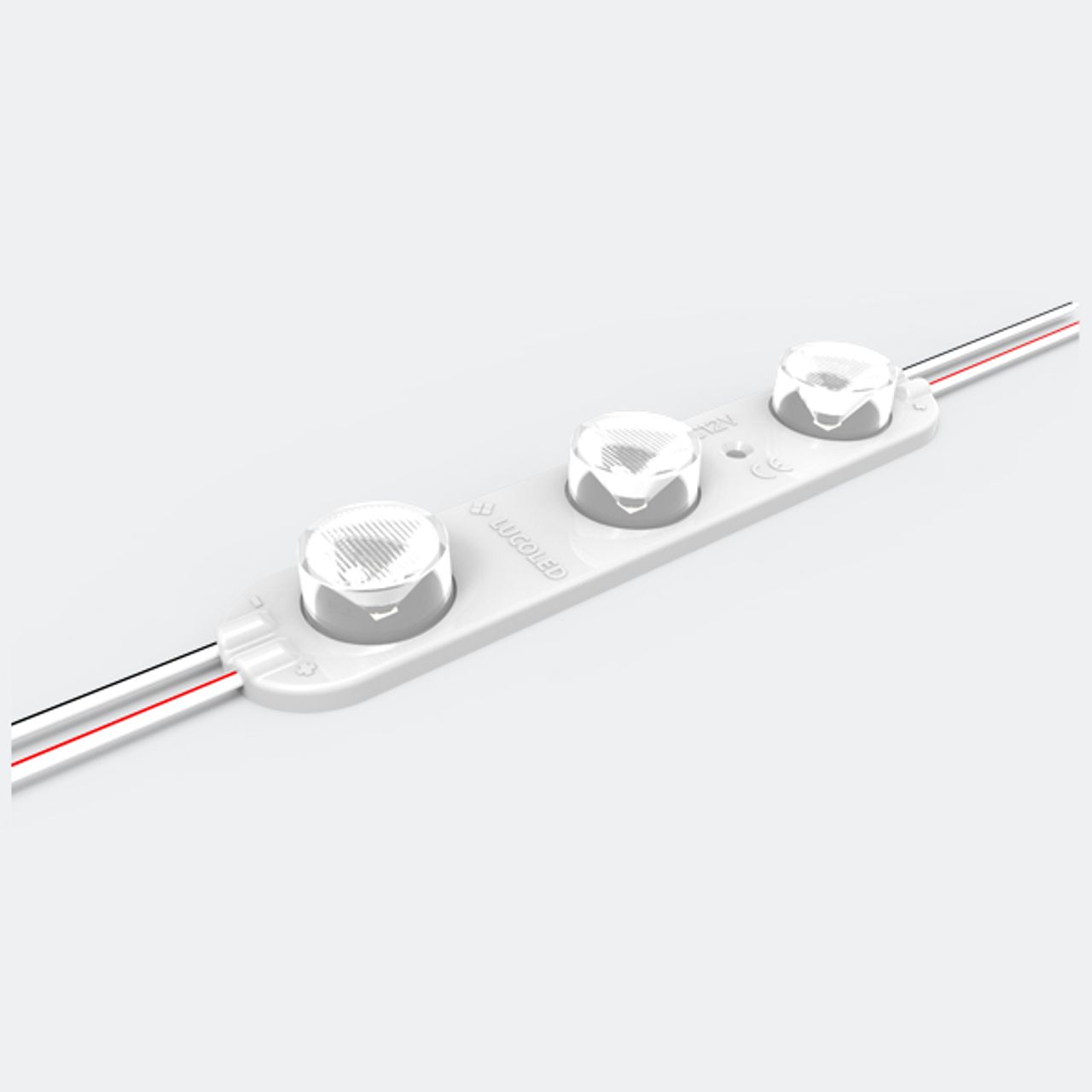

| EL 31-W65 | 5 Jahre (erste 2 Jahre erw.) | 6500 K | 2,88 W | 327 lm | 20 Module | 4,40 m |
| EL 31-W40 | 5 Jahre (erste 2 Jahre erw.) | 4000 K | 2,88 W | 327 lm | 20 Module | 4,40 m |
| EL 31-W30 | 5 Jahre (erste 2 Jahre erw.) | 3000 K | 2,88 W | 327 lm | 20 Module | 4,40 m |
| SloanLED | ||||||
| PosterBOX Slim 2 | 10 Jahre | 6500 K | 1,68 W | 185 lm | 32 Module | 6,95 m |
| OSRAM | ||||||

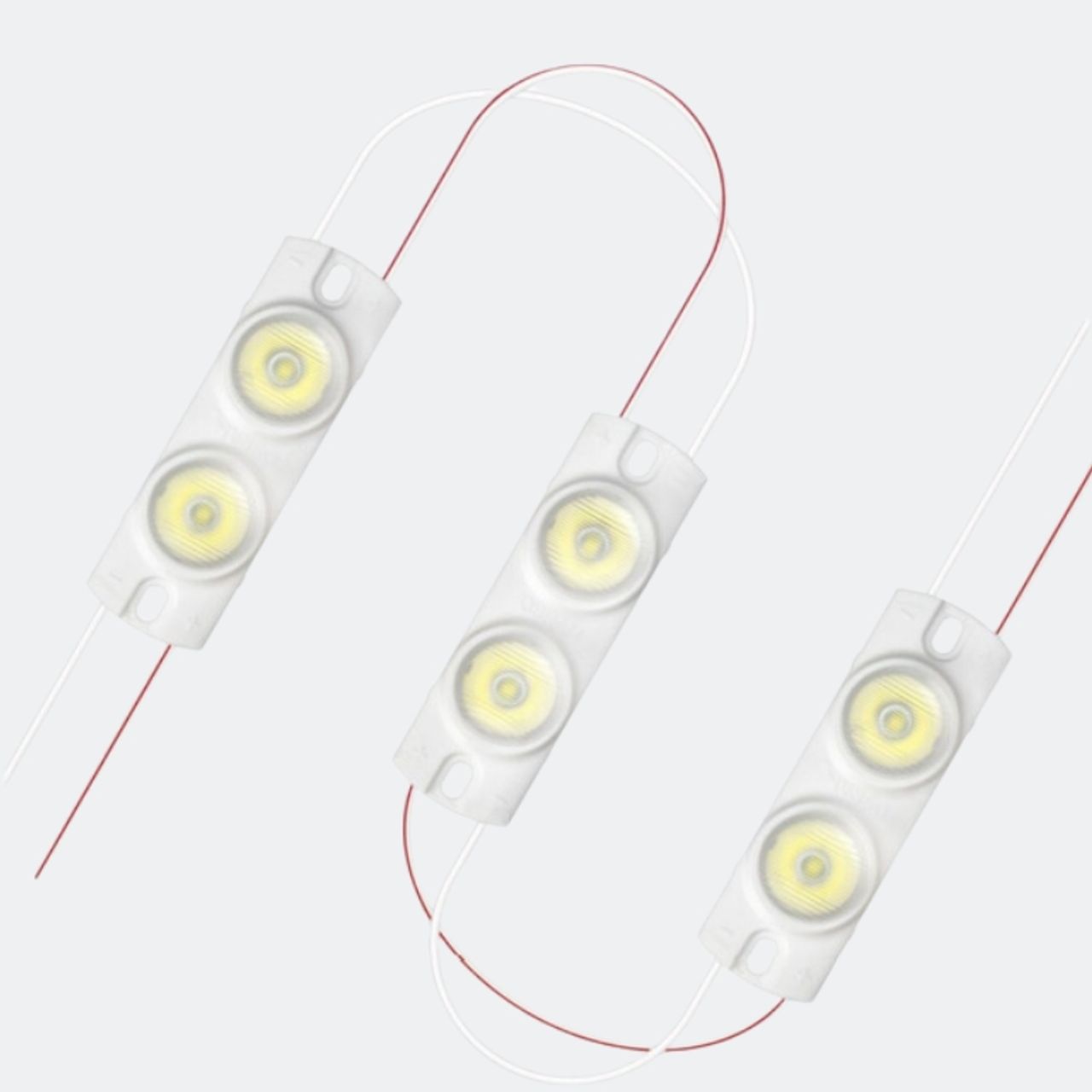

| BoxLED XS Plus G3 | 5 Jahre (erste 2 Jahre erw.) | 6500 K | 1,31 W | 135 lm | 32 Module | 6,10 m |
| * Herstellergarantien gemäß der gültigen Garantiebedingungen der Hersteller. Erweiterte Garantie heißt Übernahme von Folgekosten. | ||||||
Side Lighting Module 24 Volt
| Bezeichnung | Herstellergarantie* | Farbe / Farbtemperatur | W/Modul | lm/Modul | Module/Kette | Kettenlänge |
| Lucoled | ||||||
| EL 37-W65 | 5 Jahre | 6500 K | 5,90 W | 740 lm | 20 Module | 4,70 m |
| SloanLED | ||||||

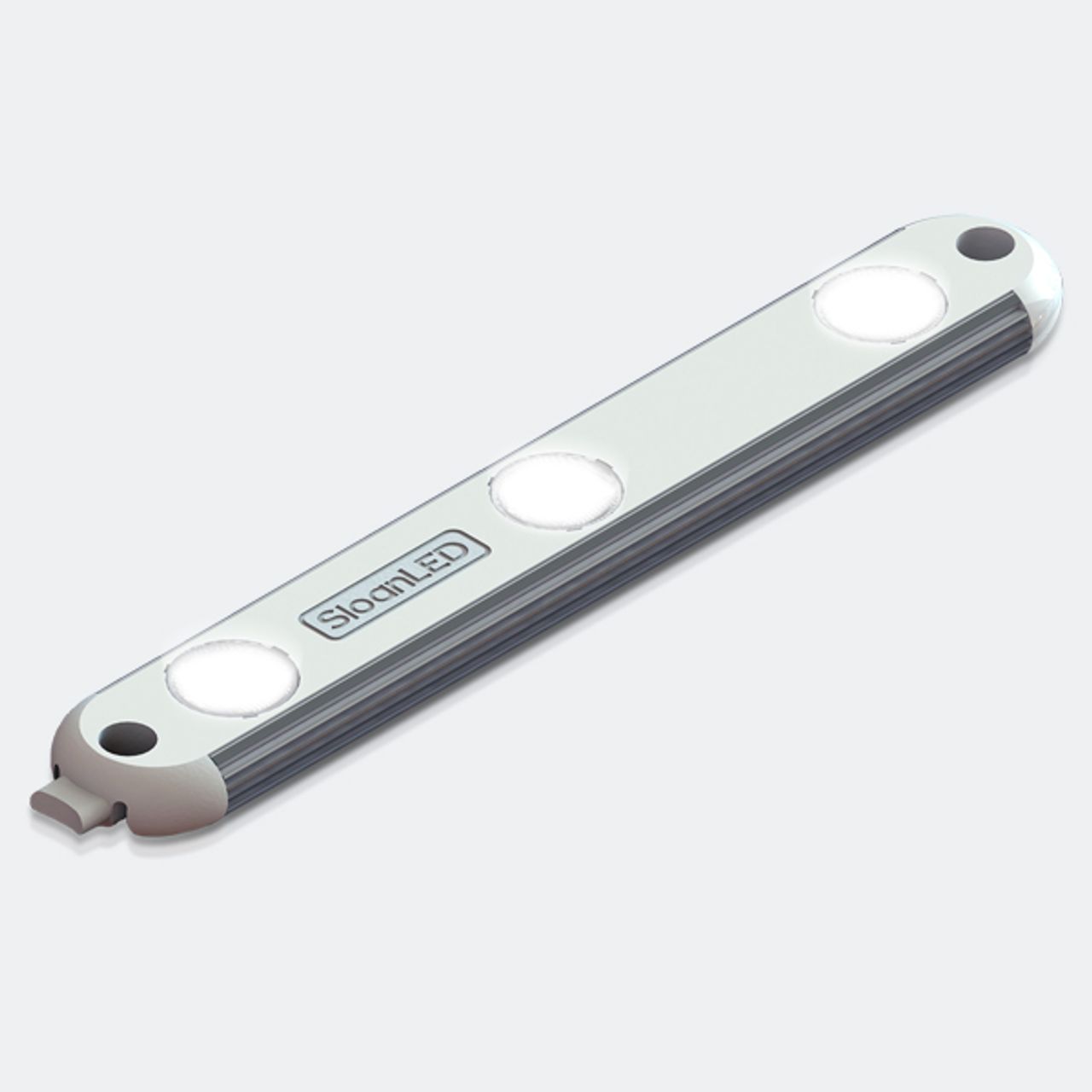

| PosterBOX 3 Short | 10 Jahre | 6500 K | 7,20 W | 850 lm | 6 Module | 1,50 W |

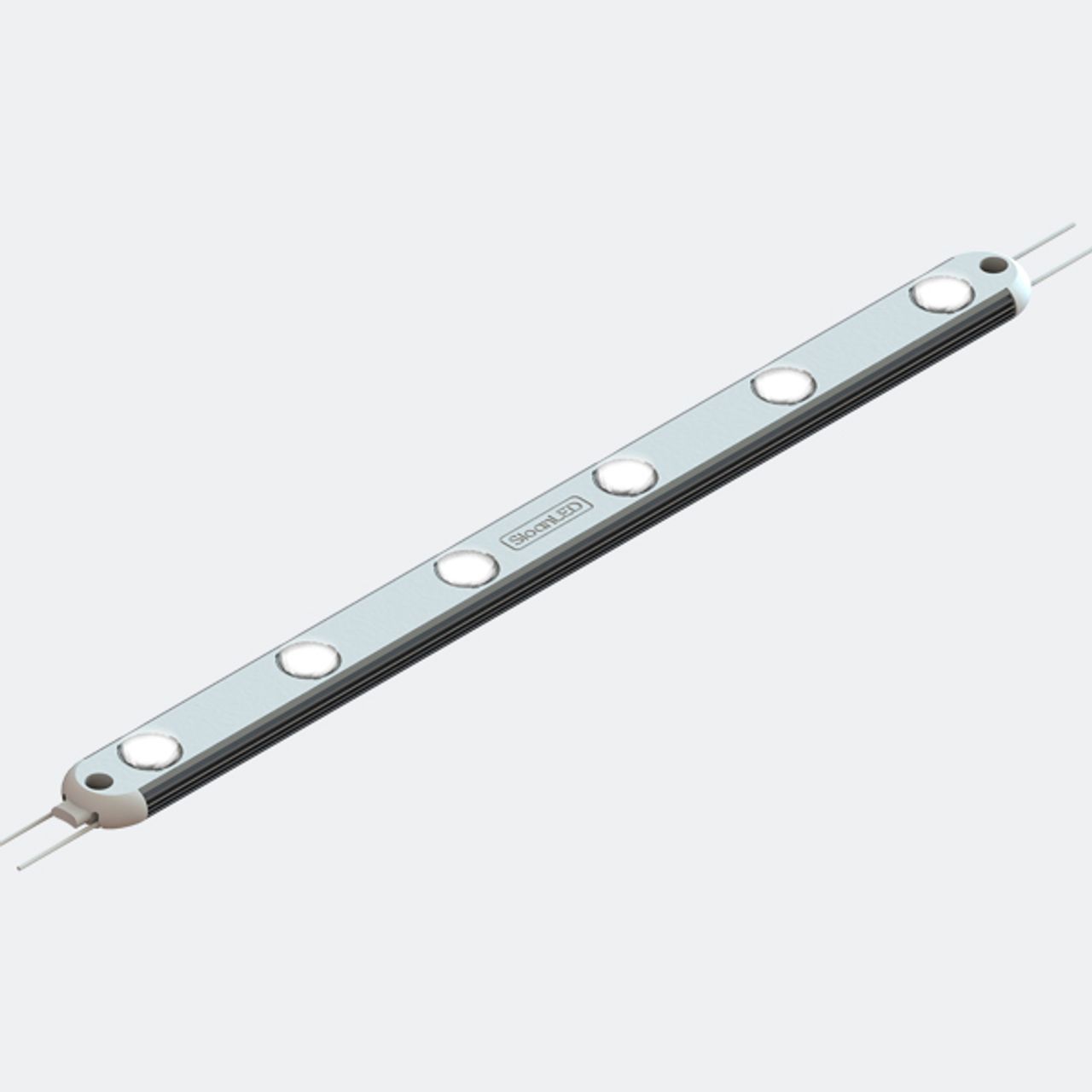

| PosterBOX 3 Long | 10 Jahre | 6500 K | 14,00 W | 1700 lm | 6 Module | 3,00 W |
| PosterBOX ID Short – nur für Inneneinsatz | 10 Jahre | 6500 K | 7,20 W | 850 lm | 6 Module | 1,50 W |
| PosterBOX ID Long – nur für Inneneinsatz | 10 Jahre | 6500 K | 14,00 W | 1700 lm | 6 Module | 3,00 W |
| OSRAM | ||||||

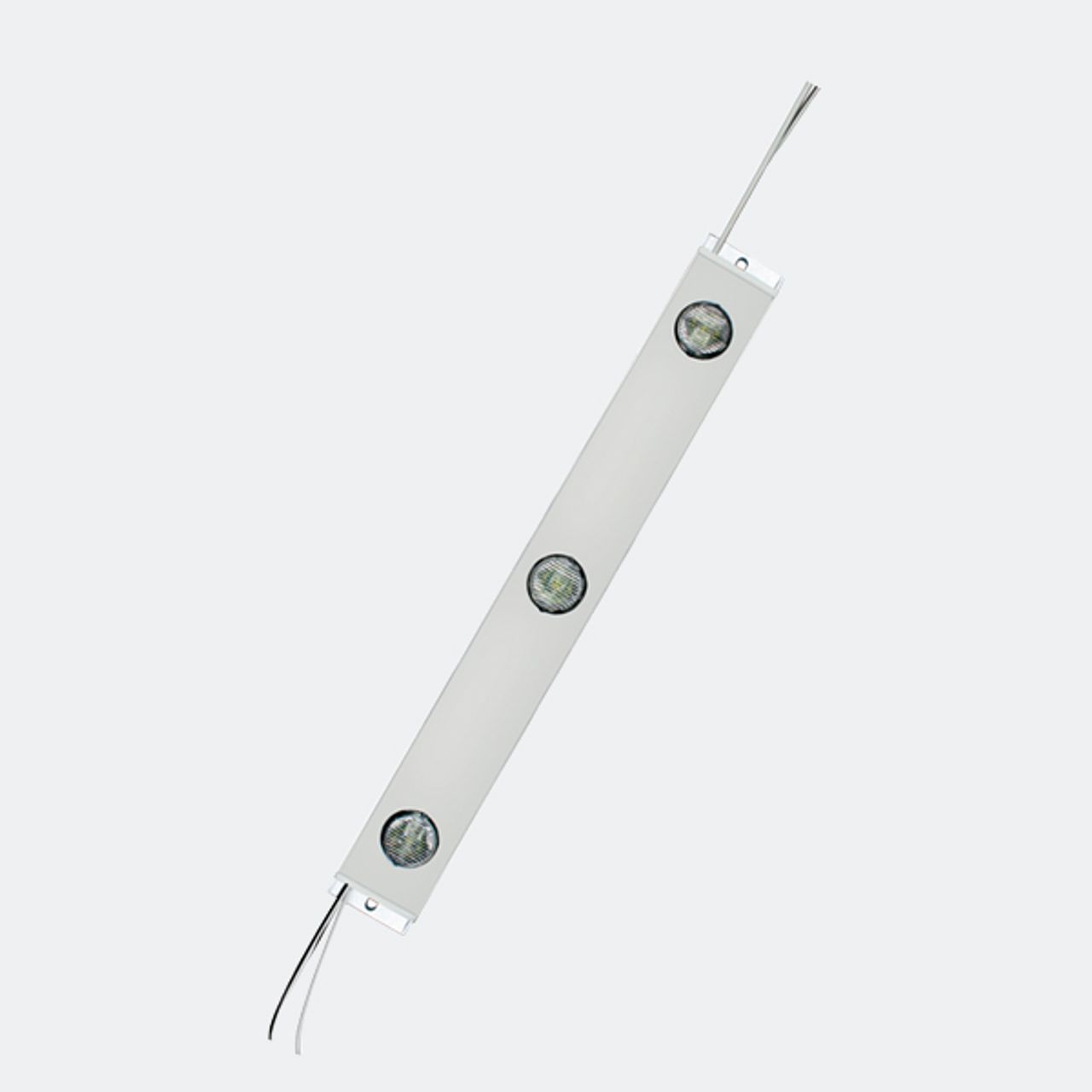

| BoxLED M Plus G3 | 5 Jahre (erste 2 Jahre erw.) | 6500 K | 3,00 W | 315 lm | 32 Module | 9,60 m |
| BoxLED M Plus G3 | 5 Jahre (erste 2 Jahre erw.) | 4000 K | 3,00 W | 318 lm | 32 Module | 9,60 m |
| BoxLED M Plus G3 | 5 Jahre (erste 2 Jahre erw.) | 3000 K | 3,00 W | 318 lm | 32 Module | 9,60 m |
| * Herstellergarantien gemäß der gültigen Garantiebedingungen der Hersteller. Erweiterte Garantie heißt Übernahme von Folgekosten. | ||||||
Mounting Profile Side Lighting
| Bezeichnung | Breite | Höhe | VE | Profillänge |
| OSRAM Mounting Profil BX-MP | 37,6 mm | 16mm | 24 stück | 2.365 mm |
