LED Backlighting Module, sind für die homogene Ausleuchtung sowohl von kleinen und sehr schmalen Profilbuchstaben bis hin zu sehr großen Profilbuchstaben als auch von Leuchtkästen und Spanntuchanlagen bestimmt. Durch die Platzierung der Module auf der innen liegenden Rückseite des Profilbuchstabens, Leuchtkastens oder einer Spanntuchanlage ist es möglich, den endgültigen visuellen Effekt an alle Erwartungen anzupassen.

Zum Online Shop

Backlighting Module 12 V – 1er Linse

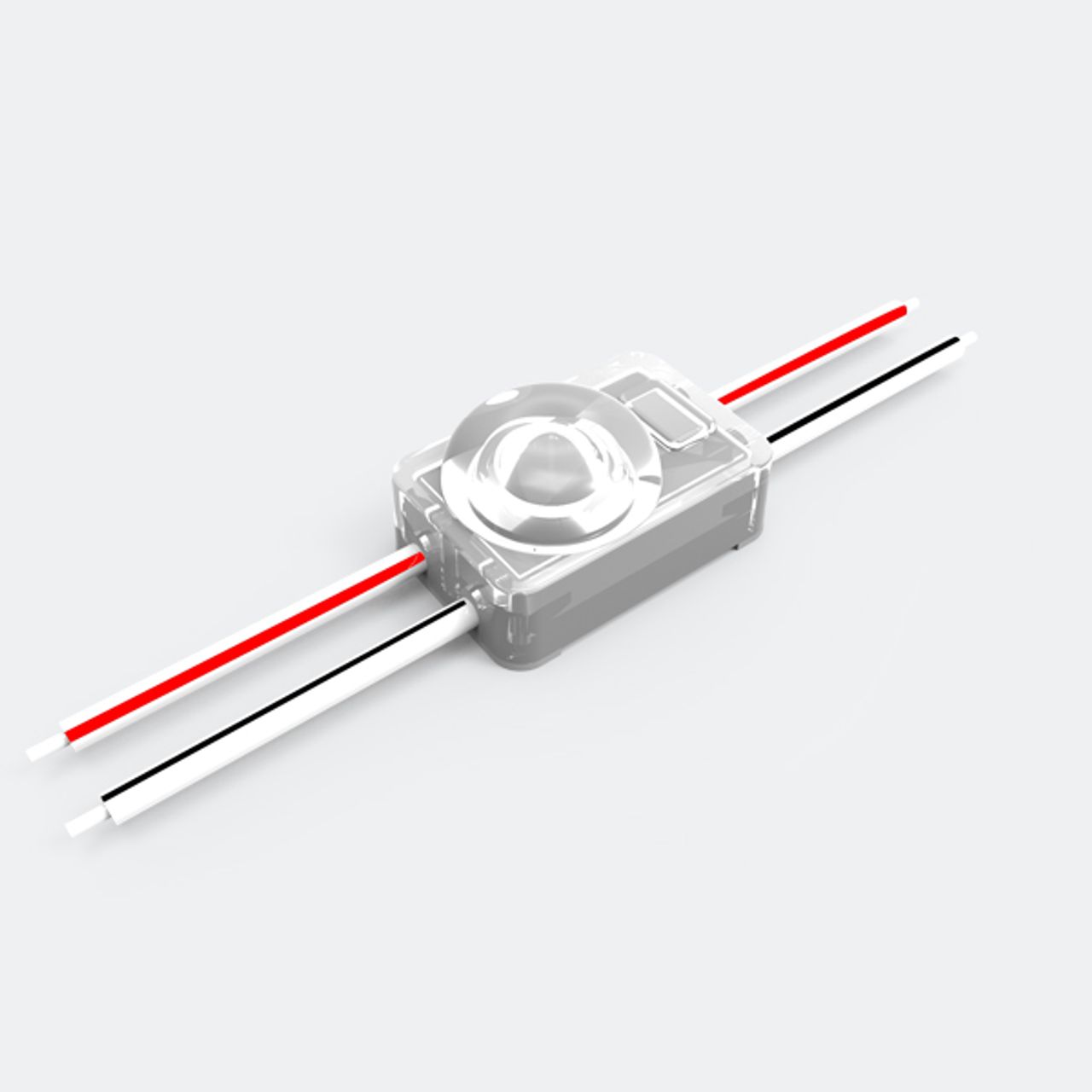

LED-Module LUCOLED Plus BL 16 — Lucoled Plus BL 16
Besonders geeignet für sehr kleine Profilbuchstaben bis Balkenbreiten von 50 mm und Einbautiefen von 20 - 60 mm.

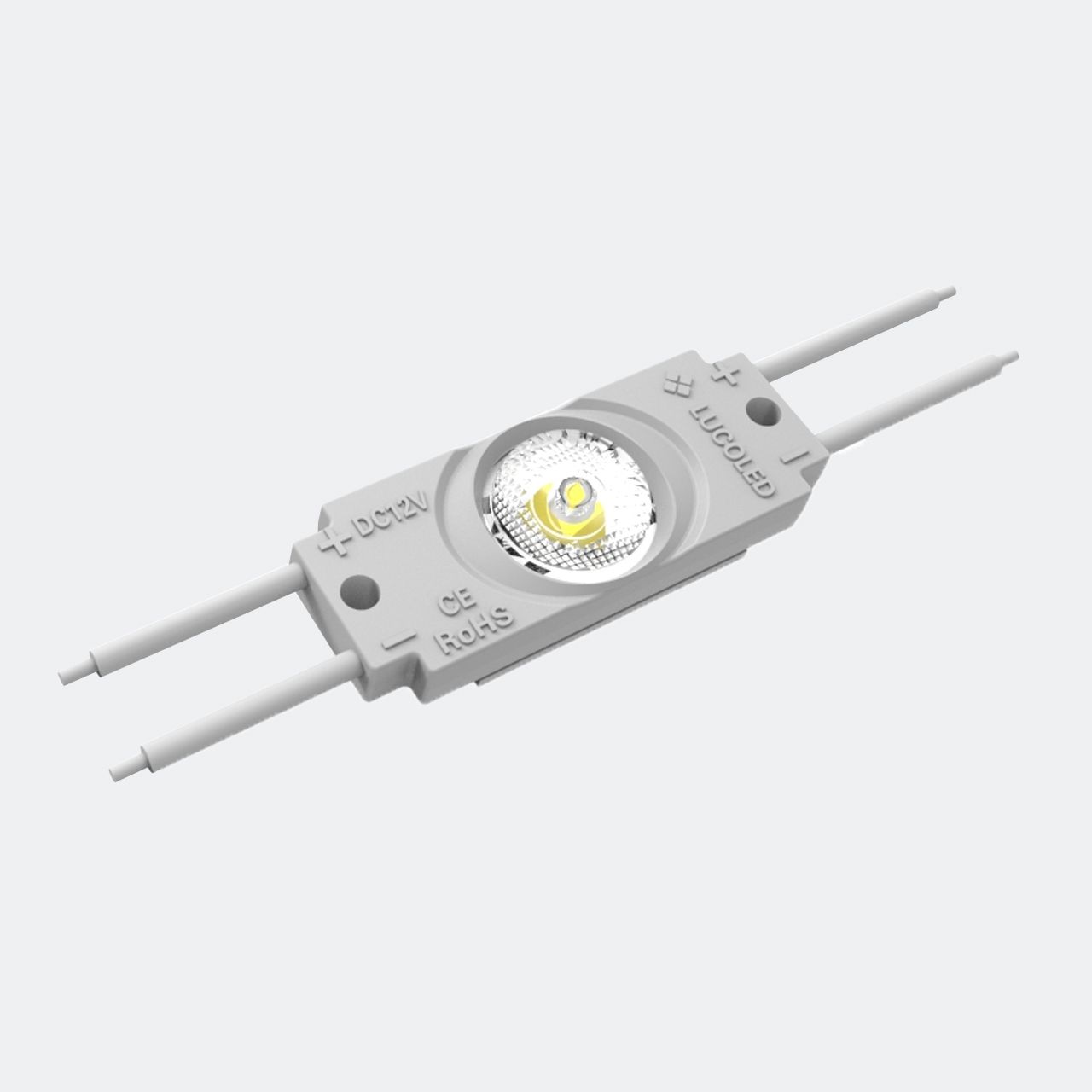

Lucoled PV 10
Bieten eine hohe Qualität und Effizienz für die rückseitige Ausleuchtung von Leuchtkästen und Buchstaben mit Bautiefen zwischen 40 und 100 mm.

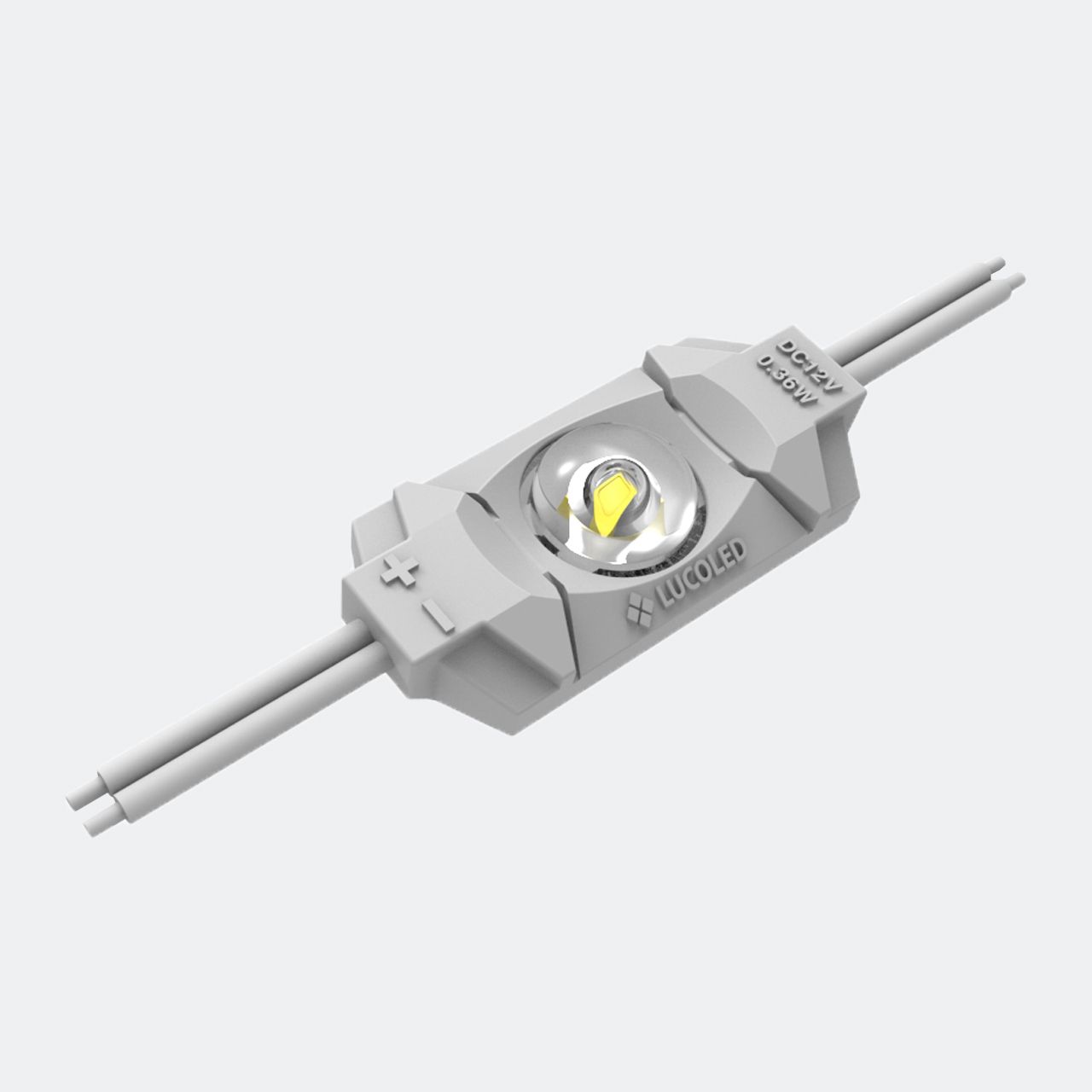

Lucoled VR 10
Bieten eine hohe Qualität und Effizienz für die rückseitige Ausleuchtung von Leuchtkästen und Buchstaben mit Bautiefen zwischen 60 und 120 mm Tiefe.

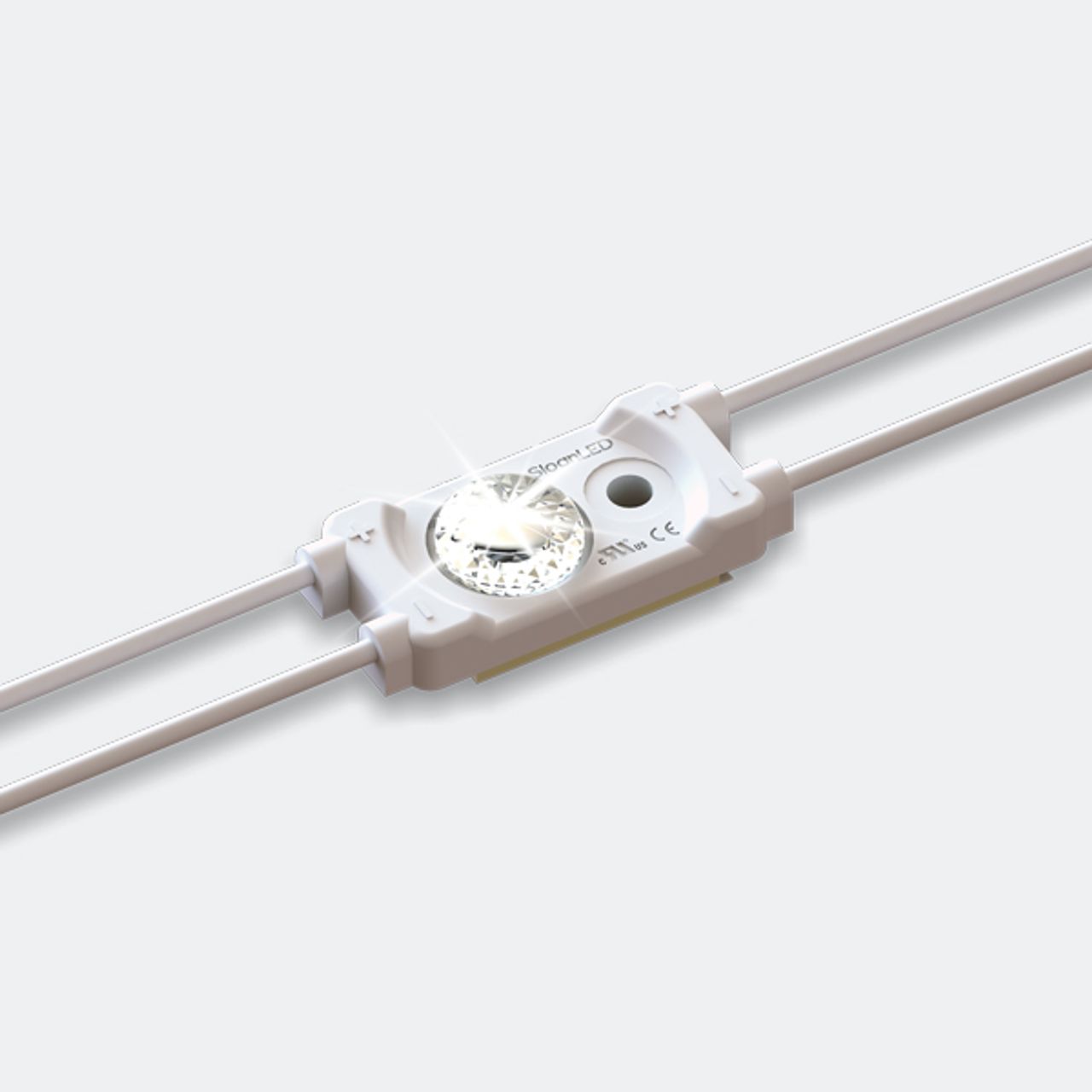

LED Module SloanLED VL4 Mini — SloanLED VL4 Mini
Aufgrund der sehr schlanken Bauweise ideal für sehr flache (50 - 75 mm) und schlanke Profilbuchstaben geeignet.

Datenblätter

Backlighting Module 12 V – 1er Linse

Bezeichnung	Herstellergarantie*	Farbe / Farbtemperatur	W/Modul	lm/Modul	Module/Kette	Kettenlänge
Lucoled
Plus BL 16-W71	5 Jahre (erste 2 Jahre erw.)	7100 K	0,24 W	32 lm	50 Module	2,25 m
Plus BL 16-W35	5 Jahre (erste 2 Jahre erw.)	3500 K	0,30 W	30 lm	50 Module	2,25 m
Plus BL 16-R	5 Jahre (erste 2 Jahre erw.)	Rot	0,30 W	18 lm	50 Module	2,25 m
PV 10-W65	5 Jahre(erste 2 Jahre erw.)	6500 K	0,29 W	48 lm	50 Module	6,50 m
PV 10-W50	5 Jahre	5000 K	0,30 W	49 lm	50 Module	6,40 m
PV 10-W40	5 Jahre	4000 K	0,30 W	49 lm	50 Module	6,40 m
PV 10-W30	5 Jahre	3000 K	0,30 W	45 lm	50 Module	6,40 m
VR 10-W65	5 Jahre	6500 K	0,36 W	44 lm	50 Module	6,15 m
SloanLED
VL4 Mini	10 Jahre	6500 K	0,36 W	40 lm	150 Module	18,30 m
VL4 Mini	10 Jahre	5000 K	0,36 W	40 lm	150 Module	18,30 m
VL4 Mini	10 Jahre	5000 K	0,36 W	40 lm	45 Module	5,5 m
VL4 Mini	10 Jahre	4000 K	0,36 W	40 lm	150 Module	18,30 m
VL4 Mini	10 Jahre	3000 K	0,36 W	40 lm	45 Module	5,5 m
* Herstellergarantien gemäß der gültigen Garantiebedingungen der Hersteller. Erweiterte Garantie heißt Übernahme von Folgekosten.

Backlighting Module 12 V – 2er Linse

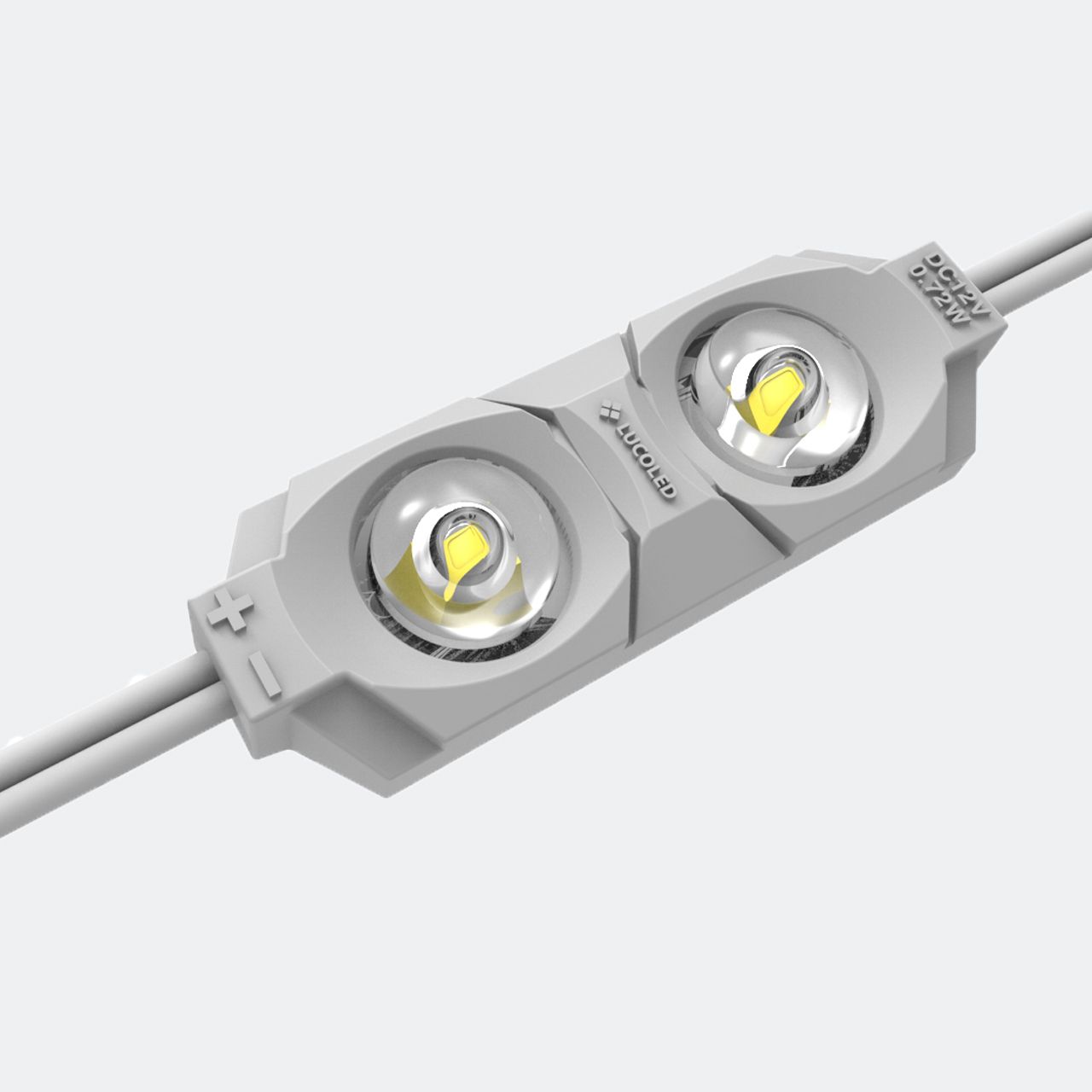

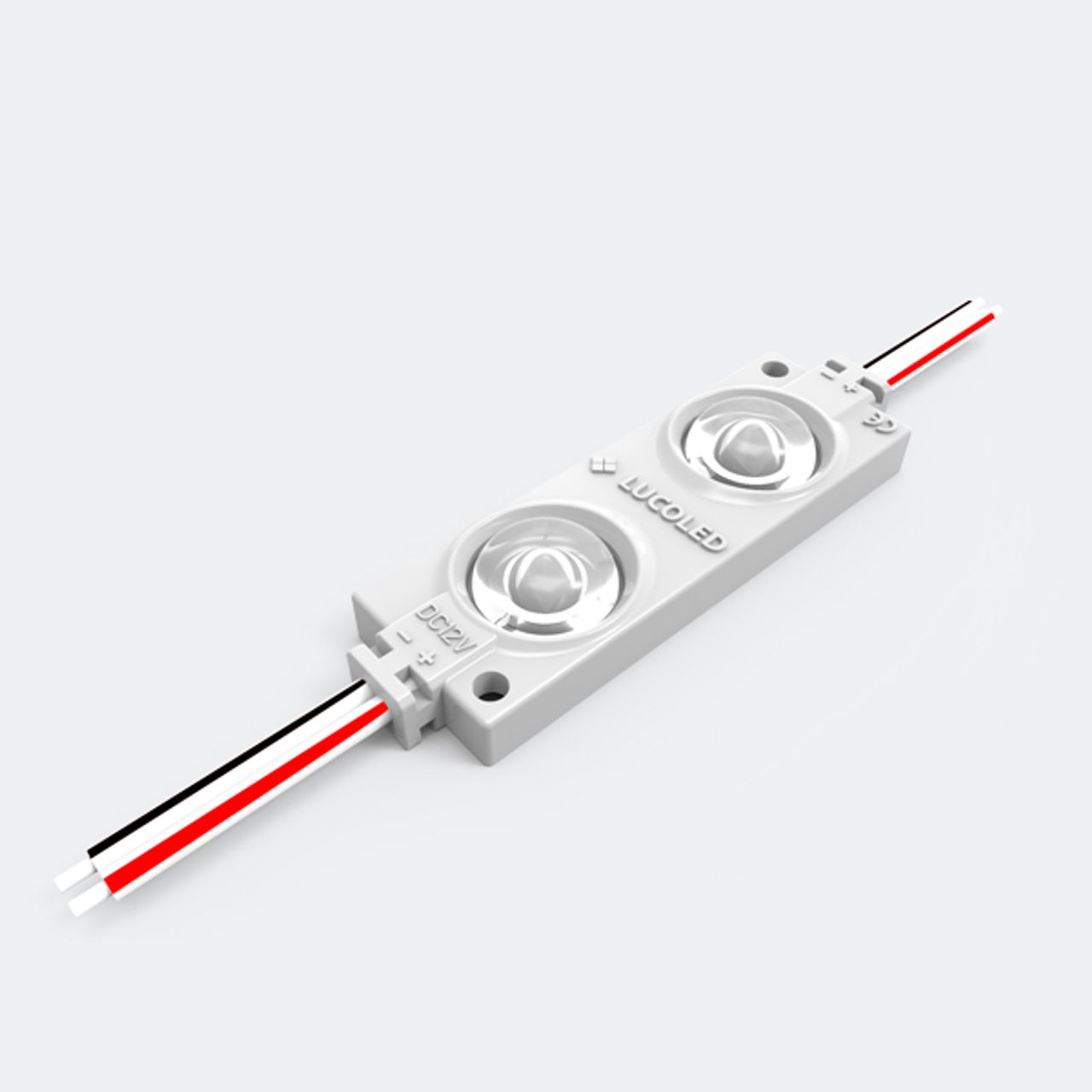

LED-Module LUCOLED EC 21 — Lucoled EC 21
Hohe Qualität und Effizienz für die rückseitige Ausleuchtung von Leuchtkästen und Buchstaben mit Bautiefen zwischen 60 und 180 mm.

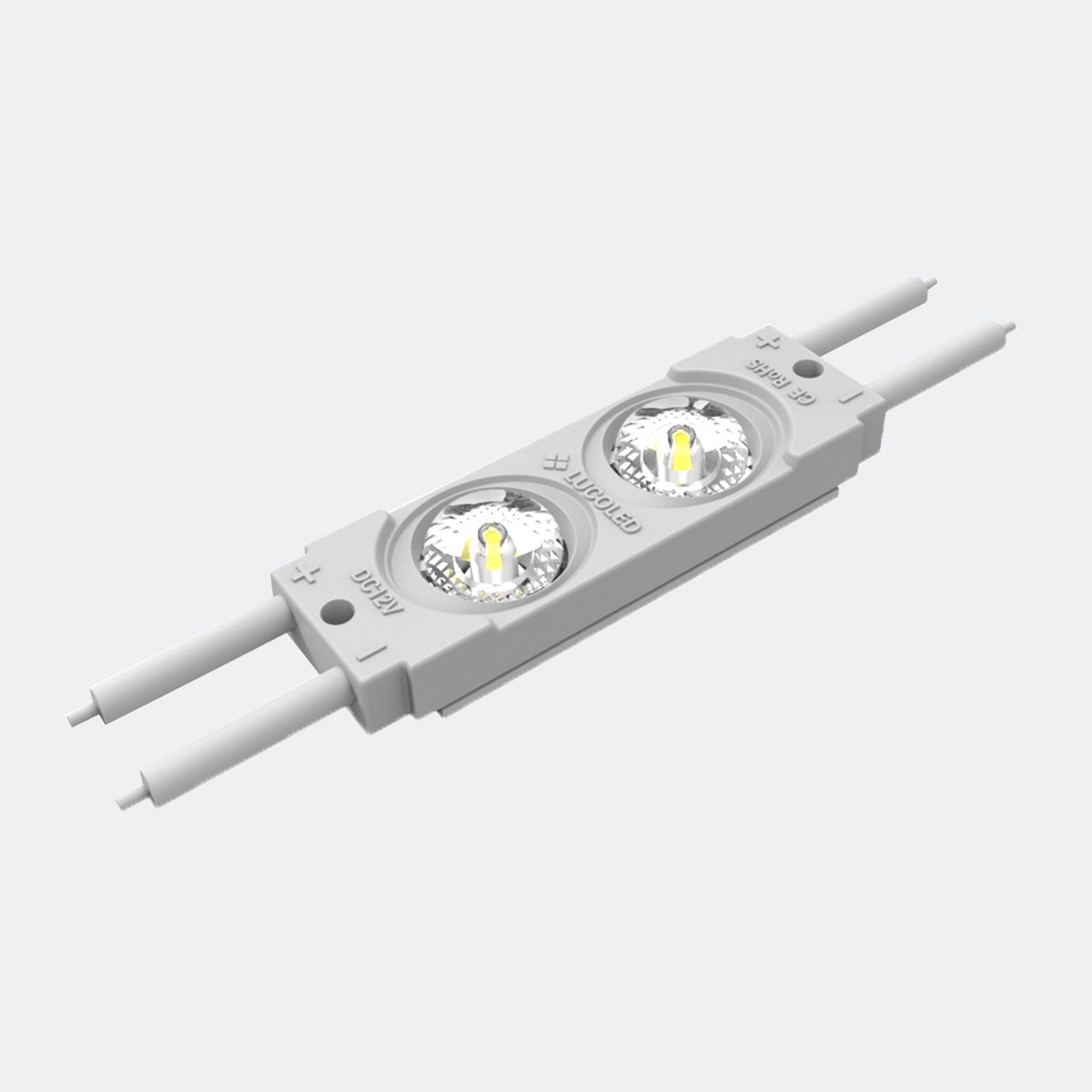

Lucoled PV 20
Bieten eine hohe Qualität und Effizienz für die rückseitige Ausleuchtung von Leuchtkästen und Buchstaben mit Bautiefen zwischen 60 und 100 mm.

Lucoled VR 20
Bieten eine hohe Qualität und Effizienz für die rückseitige Ausleuchtung von Leuchtkästen und Buchstaben mit Bautiefen zwischen 80 und 120 mm Tiefe.

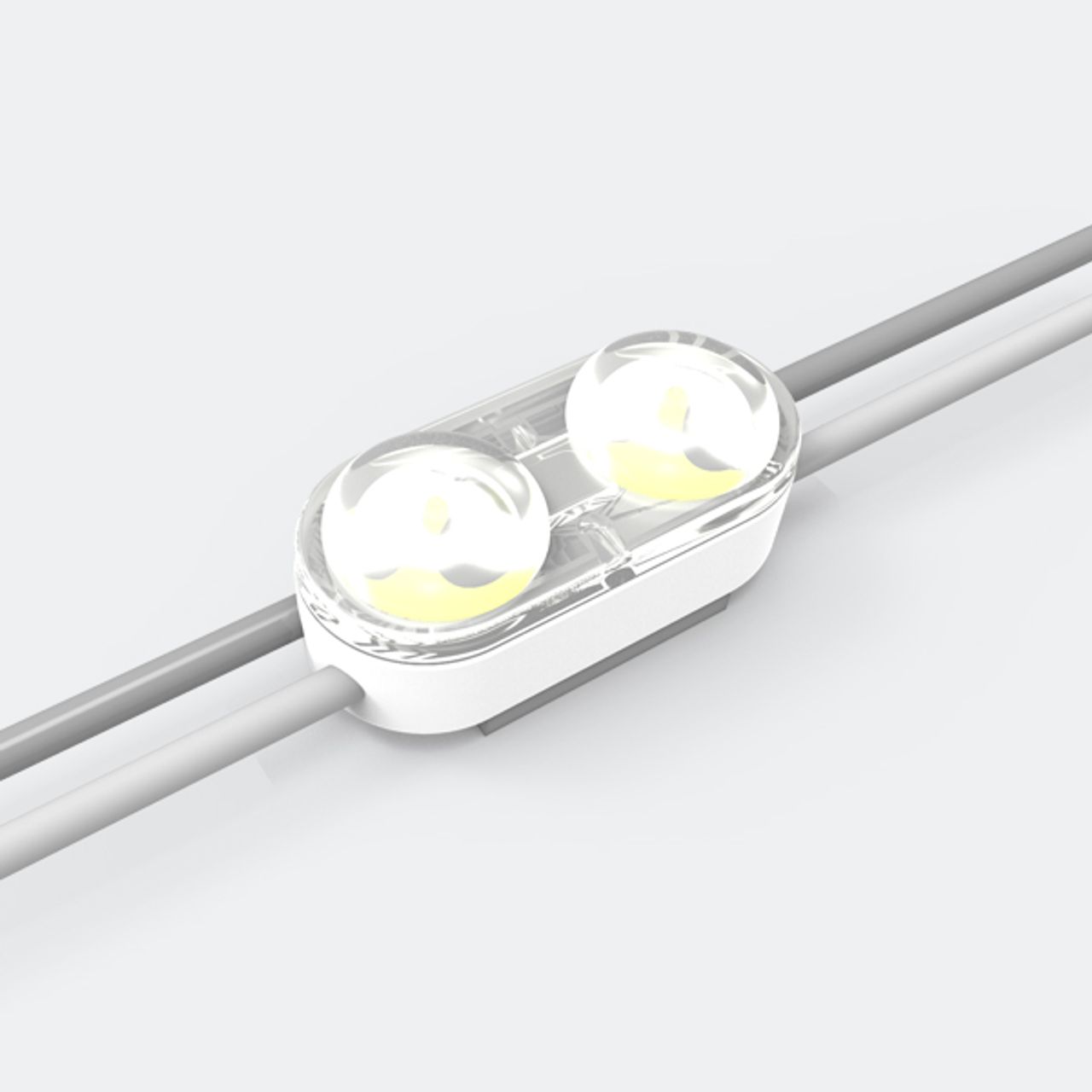

LED Module LUCOLED BL 20 — Lucoled BL 20
Hochwertige und effiziente Lösung zur Hinterleuchtung von sehr kleinen klassischen Profilbuchstaben ab einer Bautiefe von 20 mm bis ca. 60 mm.

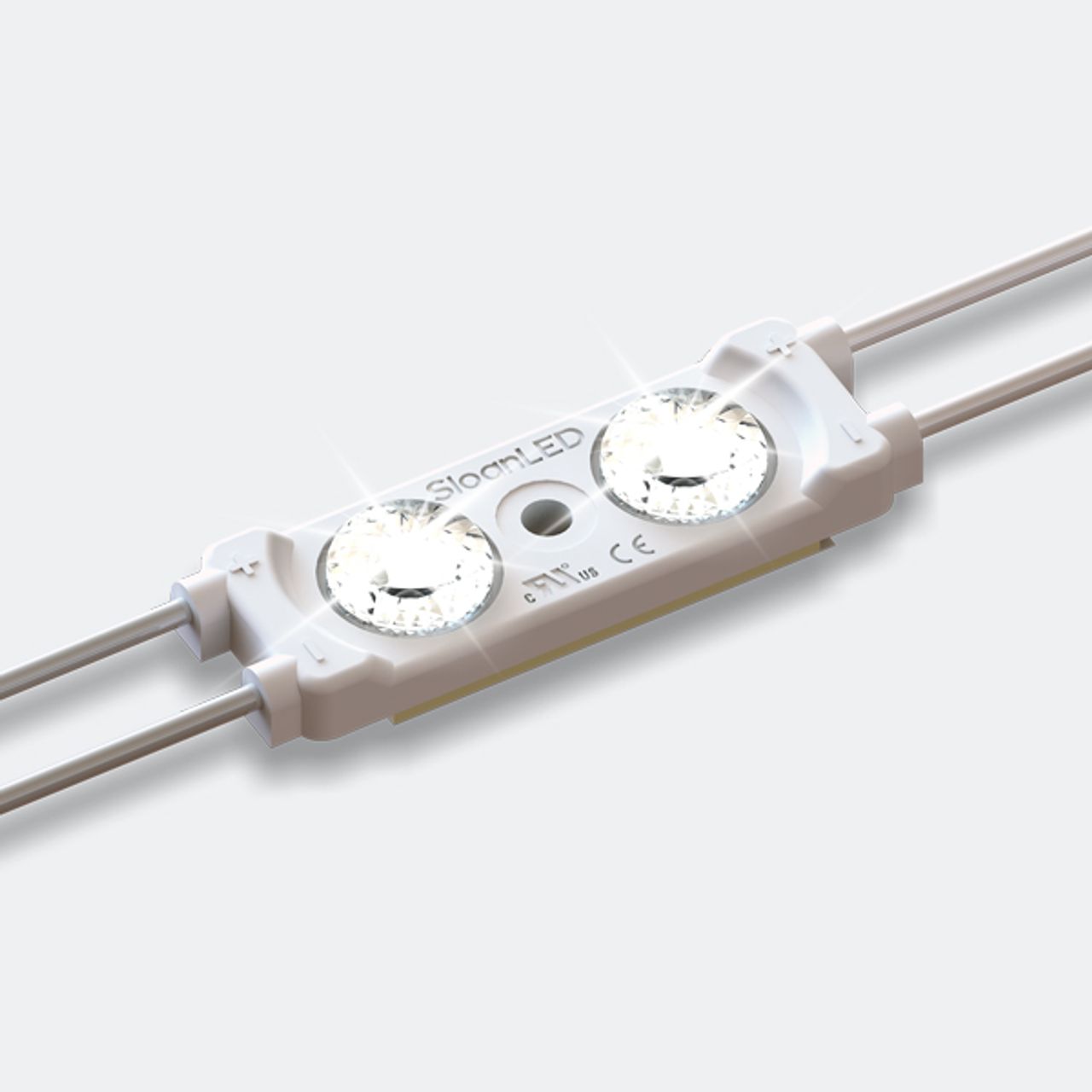

LED Module SloanLED VL4 — SloanLED VL4
Diese Module zeichnen sich durch eine fantastische Lumen Effizienz aus und sind für mittlere Bautiefen (75 - 130 mm) geeignet.

Datenblätter

Backlighting Module 12 V – 2er Linse

Bezeichnung	Herstellergarantie*	Farbe / Farbtemperatur	W/Modul	lm/Modul	Module/Kette	Kettenlänge
Lucoled
PR 20-W70	7 Jahre (erste 2 Jahre erw.)	7000 K	0,80 W	120 lm	40 Module	9,40 m
PS 20-W65	7 Jahre (erste 2 Jahre erw.)	6500 K	0,34 W	41 lm	50 Module	6,75 m
BL 20-W65	5 Jahre (erste 2 Jahre erw.)	6500 K	0,28 W	30 lm	50 Module	4,25 m
PV 20-W65	5 Jahre (erste 2 Jahre erw.)	6500 K	0,70 W	113 lm	40 Module	6,80 m
PV 20-W50	5 Jahre	5000 K	0,72 W	113 lm	40 Module	6,60 m
PV 20-W40	5 Jahre	4000 K	0,72 W	114 lm	40 Module	6,60 m
PV 20-W30	5 Jahre	3000 K	0,71 W	99 lm	40 Module	6,60 m
VR 20-W65	5 Jahre	6500 K	0,72 W	93 lm	50 Module	6,85 m
SloanLED
VL4 Standard	10 Jahre	6500 K	0,96 W	107 lm	56 Module	12,2 m
VL4 Standard	10 Jahre	5000 K	0,96 W	107 lm	56 Module	12,2 m
VL4 Standard	10 Jahre	4000 K	0,96 W	107 lm	56 Module	12,2 m
* Herstellergarantien gemäß der gültigen Garantiebedingungen der Hersteller. Erweiterte Garantie heißt Übernahme von Folgekosten.

Backlighting Module 12 V – 3er Linse

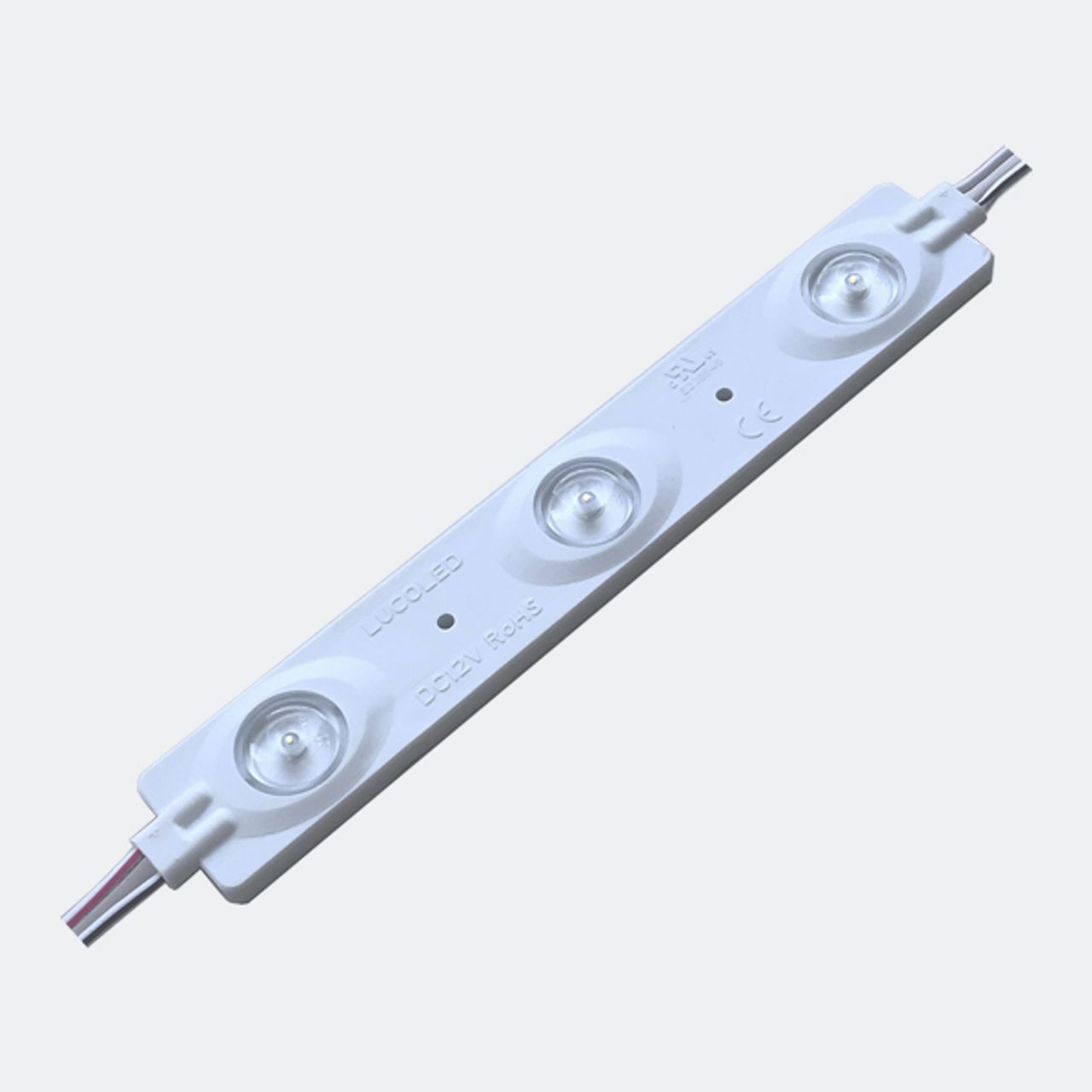

LED Module Lucoled BL 31 — Lucoled BL 31
Hohe Qualität und Effizienz für die rückseitige Ausleuchtung von Leuchtkästen mit Bautiefen von 100 – 300 mm.

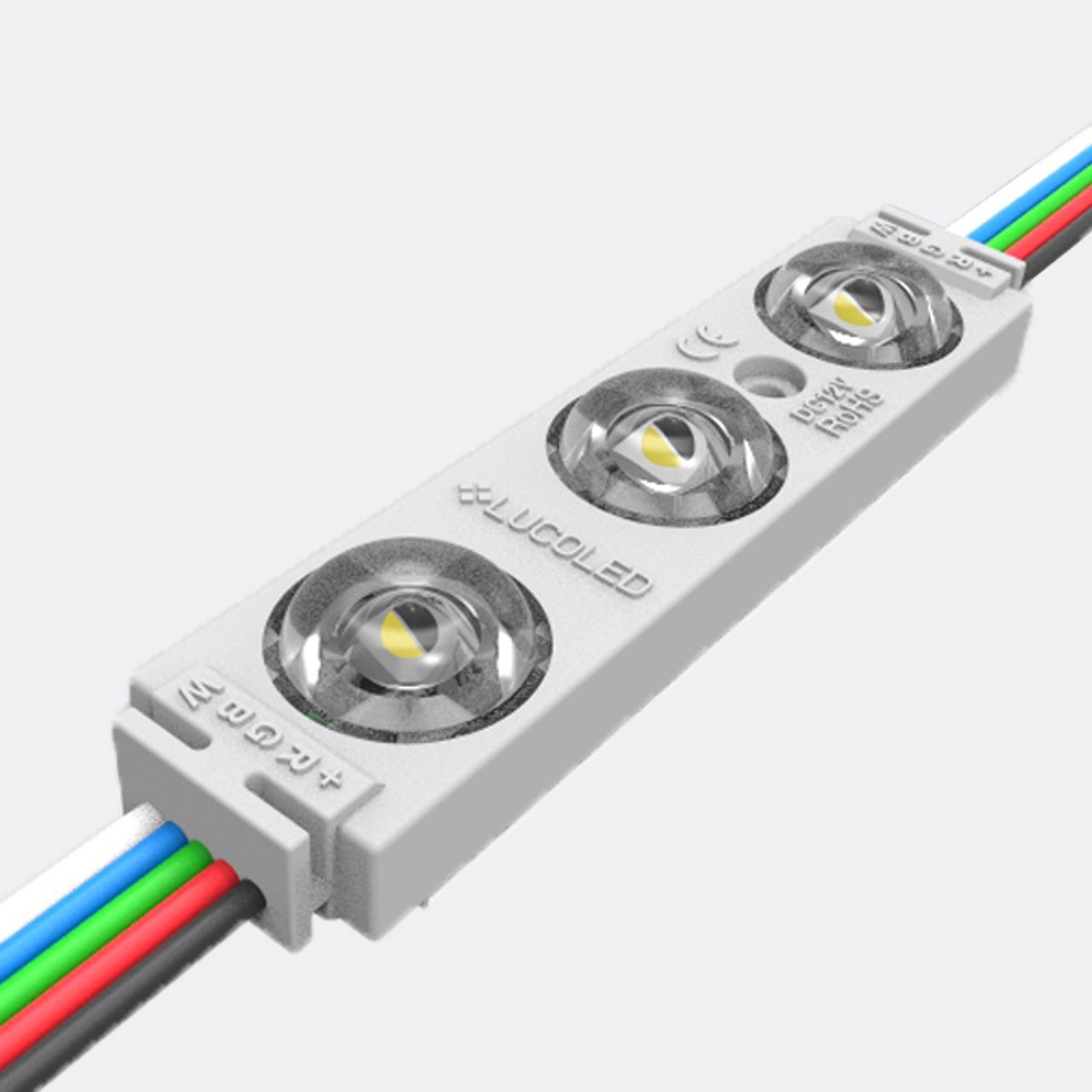

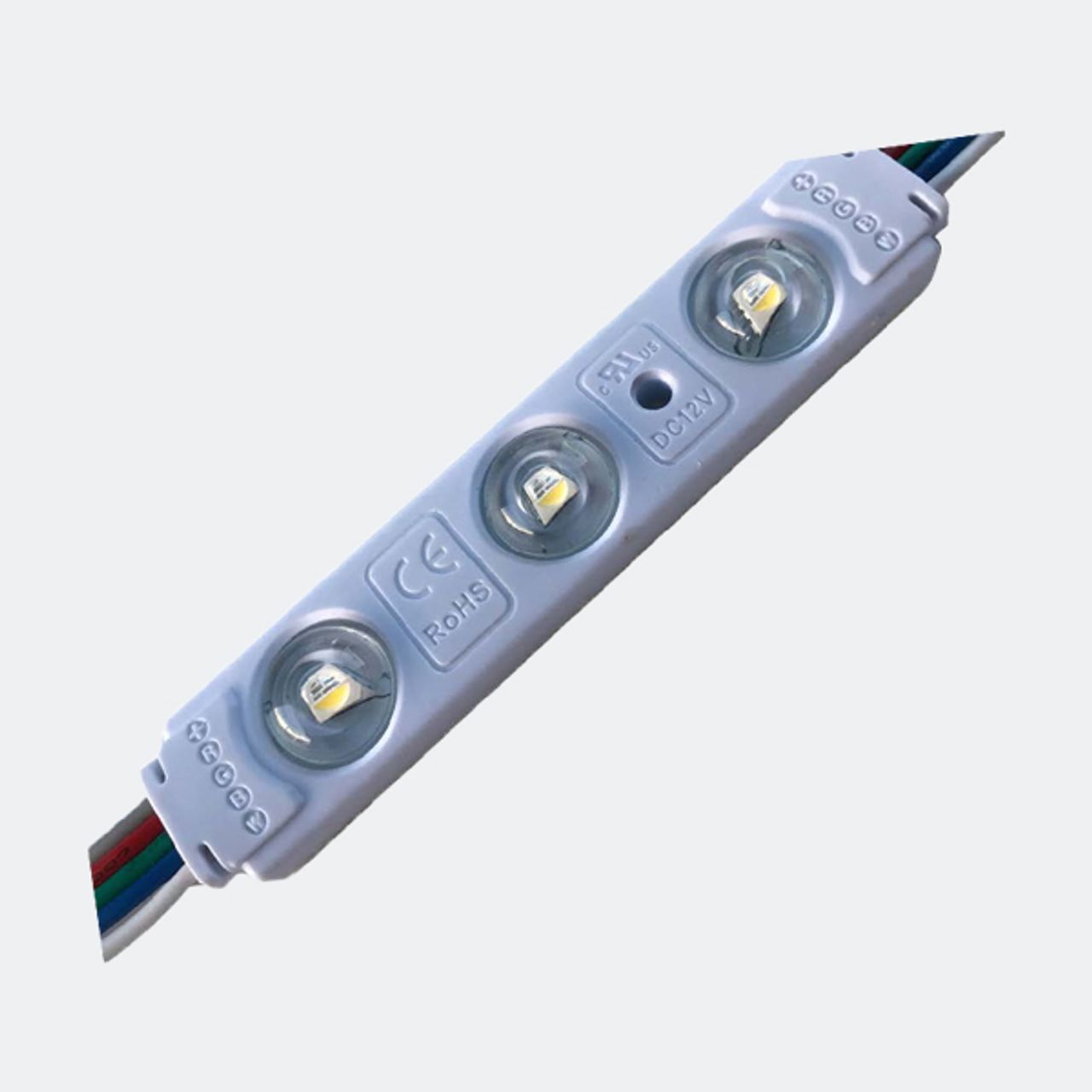

Lucoled LED Modul BL 35 RGBW — Lucoled BL35 RGBW
Für Profilbuchstaben und Leuchtkästen mit 4 in 1 RGBW LED Technologie sowie hoher Brillianz und Einbautiefen von 80 - 250 mm.

Lucoled BL 36 RGBW
Hochwertige Lösung für hinterleuchtete Anwendungen mit farbwechselnden oder kundenspezifischer Farbeinstellung in Profilbuchstaben oder Leuchtkästen mit einer Bautiefe zwischen 80 – 250 mm.

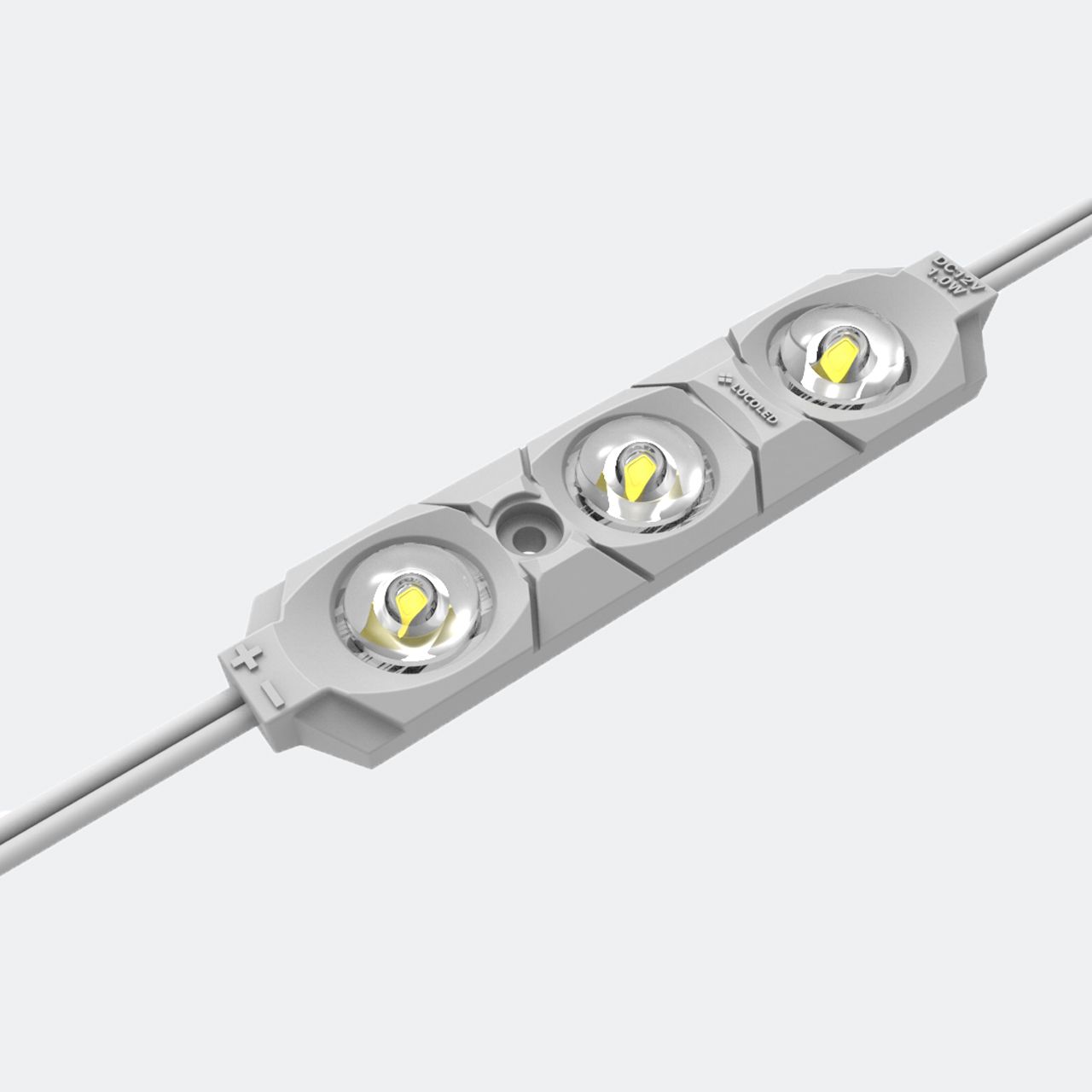

Lucoled VR 30
Bieten eine hohe Qualität und Effizienz für die rückseitige Ausleuchtung von Leuchtkästen und Buchstaben mit Bautiefen zwischen 80 und 120 mm Tiefe.

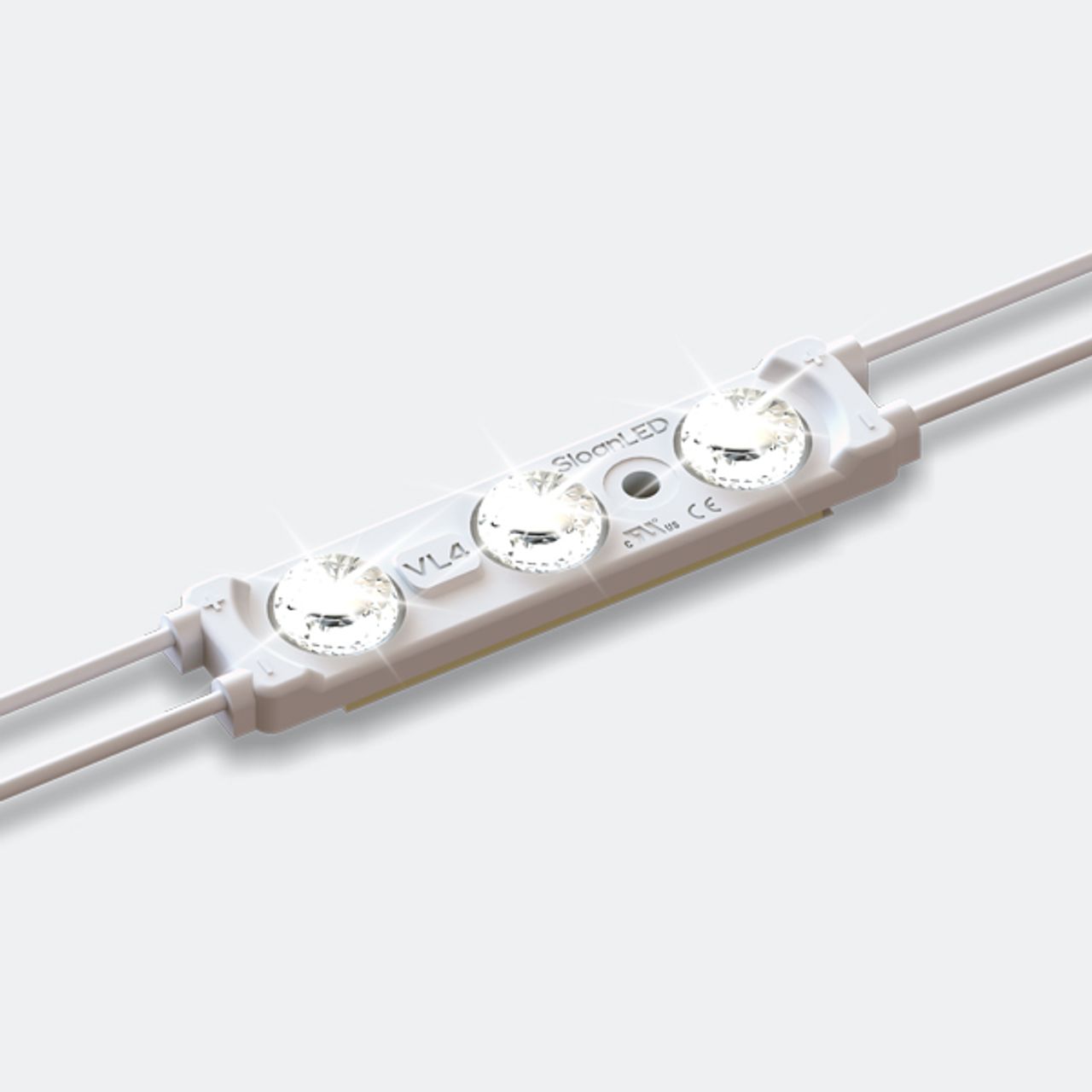

LED Module SloanLED VL4 HO — SloanLED VL4 HO
HO (High Output) Module haben den größtmöglichen Nutzen bei größeren Bautiefen (130 - 200 mm) aufgrund ihrer Lumen Power.

LED Module SloanLED VL4 Farbig — SloanLED VL4 Farbig
Diese Module zeichnen sich durch eine fantastische Lumen Effizienz aus und sind für mittlere Bautiefen (75 - 130 mm) geeignet.

LED Module SloanLED Prism — SloanLED Prism
Breite und einheitliche Lichtverteilung für optimale Ausleuchtung von Profilbuchstaben und anderen Anwendungen von 75 – 200 mm Bautiefe.

Datenblätter

Backlighting Module 12 V – 3er Linse

Bezeichnung	Herstellergarantie*	Farbe / Farbtemperatur	W/Modul	lm/Modul	Module/Kette	Kettenlänge
Lucoled
EC 31-R	5 Jahre (erste 2 Jahre erw.)	Rot	0,72 W	21 lm	50 Module	9,25 m
BL 31-W65	5 Jahre (erste 2 Jahre erw.)	6500 K	3,60 W	350 lm	16 Module	8,25 m
BL 31-W30	5 Jahre (erste 2 Jahre erw.)	3000 K	3,60 W	350 lm	16 Module	8,25 m
PV 30-W65	5 Jahre (erste 2 Jahre erw.)	6500 K	1,00 W	160 lm	30 Module	6,12 m
VR 30-R	5 Jahre	Rot	0,72 W	27 lm	50 Module	9,25 m
VR 30-Y	5 Jahre	Gelb	0,72 W	23 lm	50 Module	9,25 m
VR 30-O	5 Jahre	Orange	0,72 W	27 lm	50 Module	9,25 m
SloanLED
VL4 HO	10 Jahre	6500 K	1,20 W	130 lm	45 Module	9,10 m
VL4 Farbig	10 Jahre	Rot	0,50 W	20 lm	108 Module	21,9 m
VL4 Farbig	10 Jahre	Blau	0,50 W	9,5 lm	108 Module	21,9 m
VL4 Farbig	10 Jahre	Grün	0,50 W	50 lm	108 Module	21,9 m
Prism 4,9 Module pro m	10 Jahre	6500 K	1,12 W	124 lm	48 Module	9,80 m
Prism 4,9 Module pro m	10 Jahre	5000 K	1,12 W	124 lm	48 Module	9,80 m
Prism 4,9 Module pro m	10 Jahre	4000 K	1,12 W	120 lm	48 Module	9,80 m
Prism 4,9 Module pro m	10 Jahre	3000 K	1,12 W	115 lm	48 Module	9,80 m
		Nominale Wellenlänge
Prism Rot, 4,9 Module pro m	10 Jahre	628 nm	0,72 W	24 lm	48 Module	9,80 m
Prism Orange, 4,9 Module pro m	10 Jahre	606 nm	0,72 W	24 lm	48 Module	9,80 m
* Herstellergarantien gemäß der gültigen Garantiebedingungen der Hersteller. Erweiterte Garantie heißt Übernahme von Folgekosten.

Backlighting Module 12 V – 4er Linse

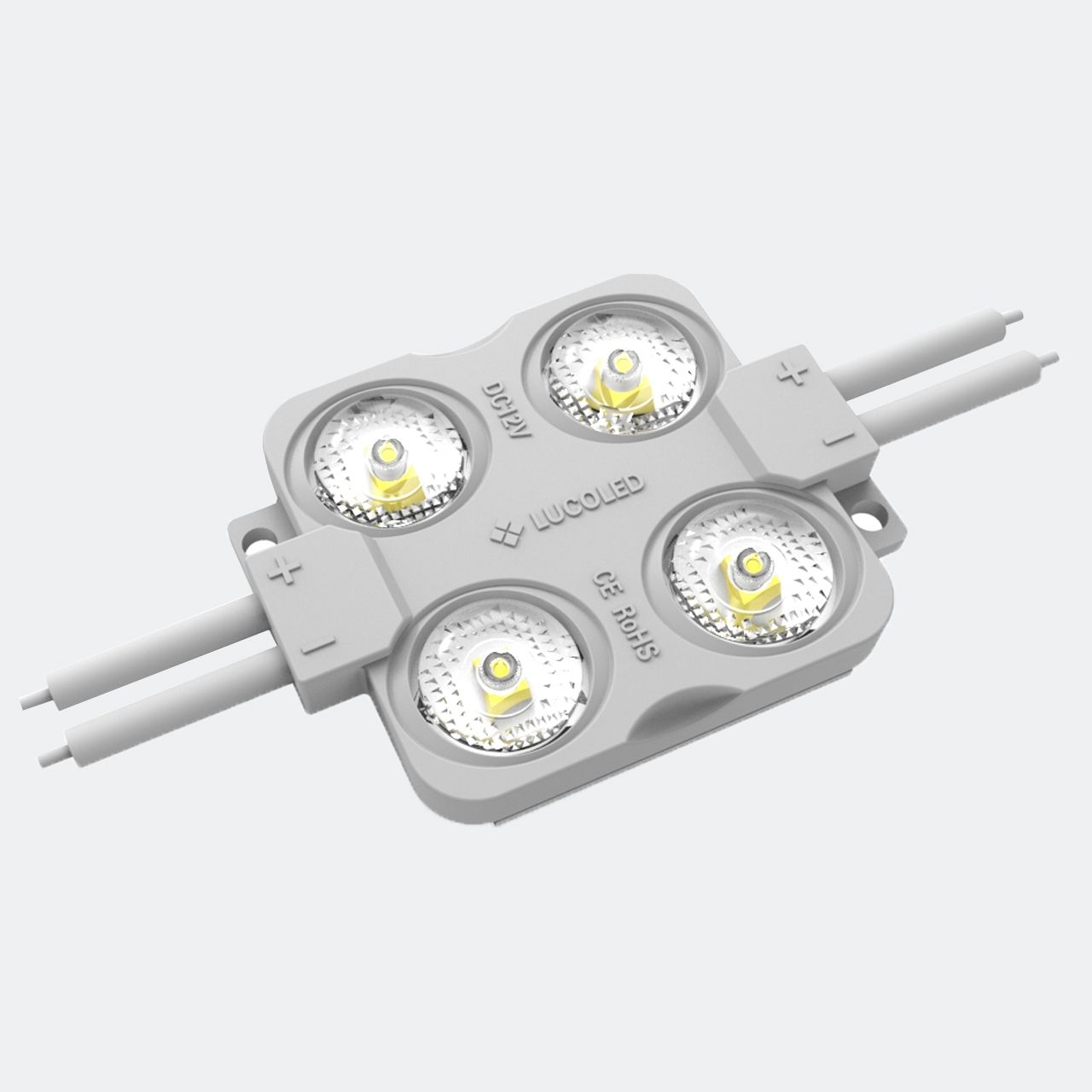

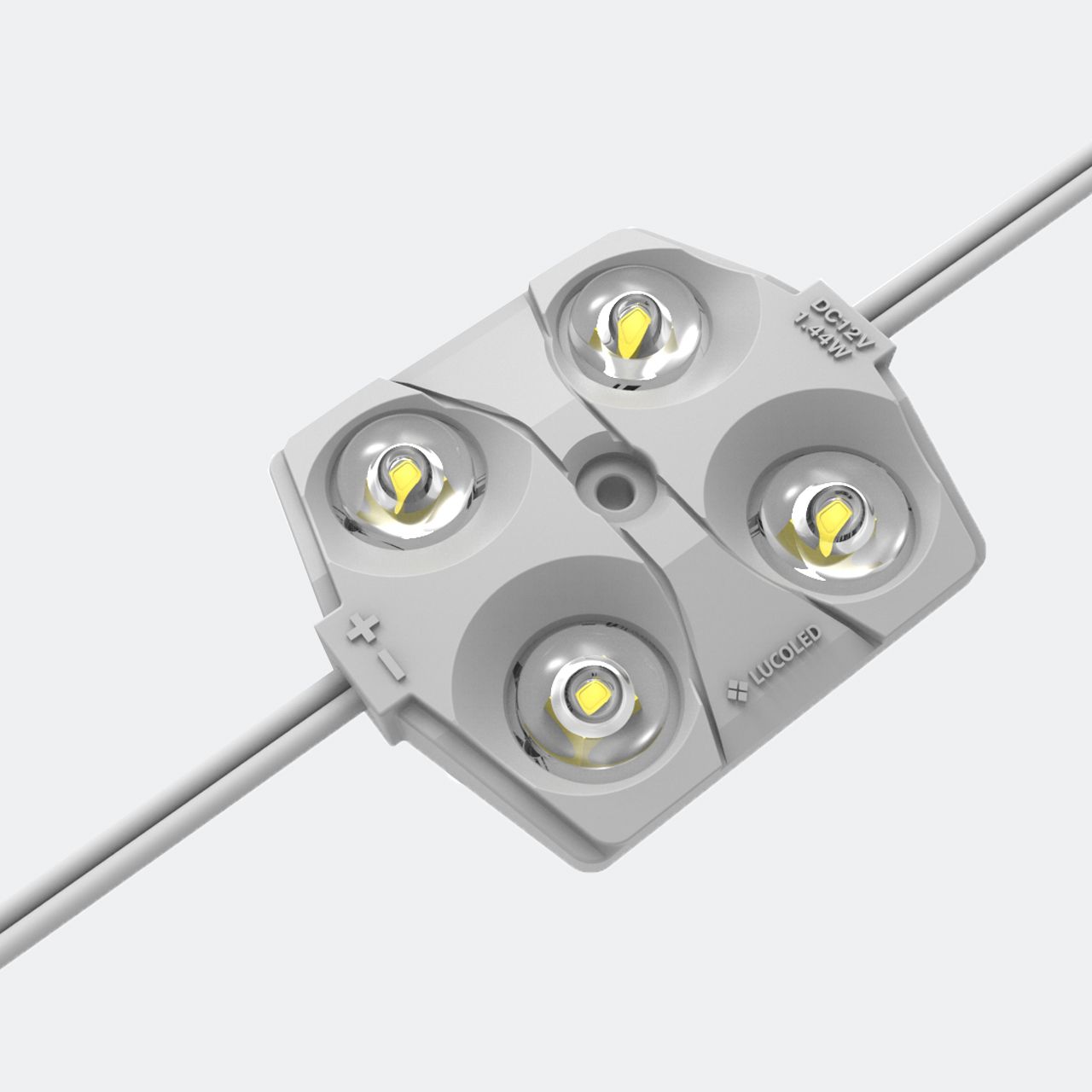

LED-Module Lucoled PR 40 — Lucoled PR 40
Hochwertige und effiziente Lösung zur Hinterleuchtung von Leuchtkästen und Profilbuchstaben zwischen 60 und 200 mm Bautiefe.

Lucoled PV 40
Bieten eine hohe Qualität und Effizienz für die rückseitige Ausleuchtung von Leuchtkästen und Buchstaben mit Bautiefen zwischen 80 und 140 mm.

Lucoled VR 40
Bieten eine hohe Qualität und Effizienz für die rückseitige Ausleuchtung von Leuchtkästen und Buchstaben mit Bautiefen zwischen 80 und 120 mm Tiefe.

Datenblätter

Lucoled Lichtwerbung

Backlighting Module 12 V – 4er Linse

Bezeichnung	Herstellergarantie*	Farbe / Farbtemperatur	W/Modul	lm/Modul	Module/Kette	Kettenlänge
Lucoled
PR 40-W70	7 Jahre (erste 2 Jahre erw.)	7000 K	1,20 W	195 lm	20 Module	6,30 m
PV 40-W65	5 Jahre (erste 2 Jahre erw.)	6500 K	1,49 W	243 lm	30 Module	5,70 m
VR 40-W65	5 Jahre	6500 K	1,50 W	188 lm	50 Module	7,75 m
* Herstellergarantien gemäß der gültigen Garantiebedingungen der Hersteller. Erweiterte Garantie heißt Übernahme von Folgekosten.

Backlighting Module 24 V – 2er Linse

Bezeichnung	Herstellergarantie*	Farbe / Farbtemperatur	W/Modul	lm/Modul	Module/Kette	Kettenlänge
Lucoled
XR 20-W70	5 Jahre	7000 K	0,35 W	65 lm	100 Module
XR 24-W70	5 Jahre	7000 K	0,67 W	126 lm	60 Module
XR 28-W70	5 Jahre	7000 K	1,02 W	187 lm	45 Module
SloanLED
BrightLINE 2 Short (Indoor)	5 Jahre	6500 K	1,11 W	167 lm	27 Module	8,32 m
BrightLINE 2 Short (Indoor)	5 Jahre	4000 K	1,11 W	167 lm	27 Module	8,32 m
BrightLINE 2 Short LP (Indoor)	5 Jahre	6500 K	0,68 W	111 lm	44 Module	9,74 m
BrightLINE 2 Short LP (Indoor)	5 Jahre	4000 K	0,68 W	111 lm	44 Module	9,74 m
BrightLINE 2 Short (Outdoor)	5 Jahre	6500 K	1,10 W	167 lm	27 Module	4,05 m

Backlighting Module 24 V – 3er Linse

Bezeichnung	Herstellergarantie*	Farbe / Farbtemperatur	W/Modul	lm/Modul	Module/Kette	Kettenlänge
SloanLED
Prism 24 Mini	10 Jahre	6500 K	0,40 W	40 lm	75 Module	9,1 m
		Nominale Wellenlänge
Prism 24 Mini Rot	10 Jahre	623 mm	0,26 W	10 lm	75 Module	9,1 m
Prism 24 Mini Grün	10 Jahre	529 mm	0,26 W	22 lm	75 Module	9,1 m
Prism 24 Mini Blau	10 Jahre	468 mm	0,48 W	9 lm	75 Module	9,1 m
* Herstellergarantien gemäß der gültigen Garantiebedingungen der Hersteller. Erweiterte Garantie heißt Übernahme von Folgekosten.

Backlighting Module 24 V – 4er Linse

Bezeichnung	Herstellergarantie*	Farbe / Farbtemperatur	W/Modul	lm/Modul	Module/Kette	Kettenlänge
SloanLED
VL4 Super HO	10 Jahre	6500 K	1,42 W	233 lm	60 Module	28,1 m
* Herstellergarantien gemäß der gültigen Garantiebedingungen der Hersteller. Erweiterte Garantie heißt Übernahme von Folgekosten.

Backlighting Module 24 V – 6er Linse

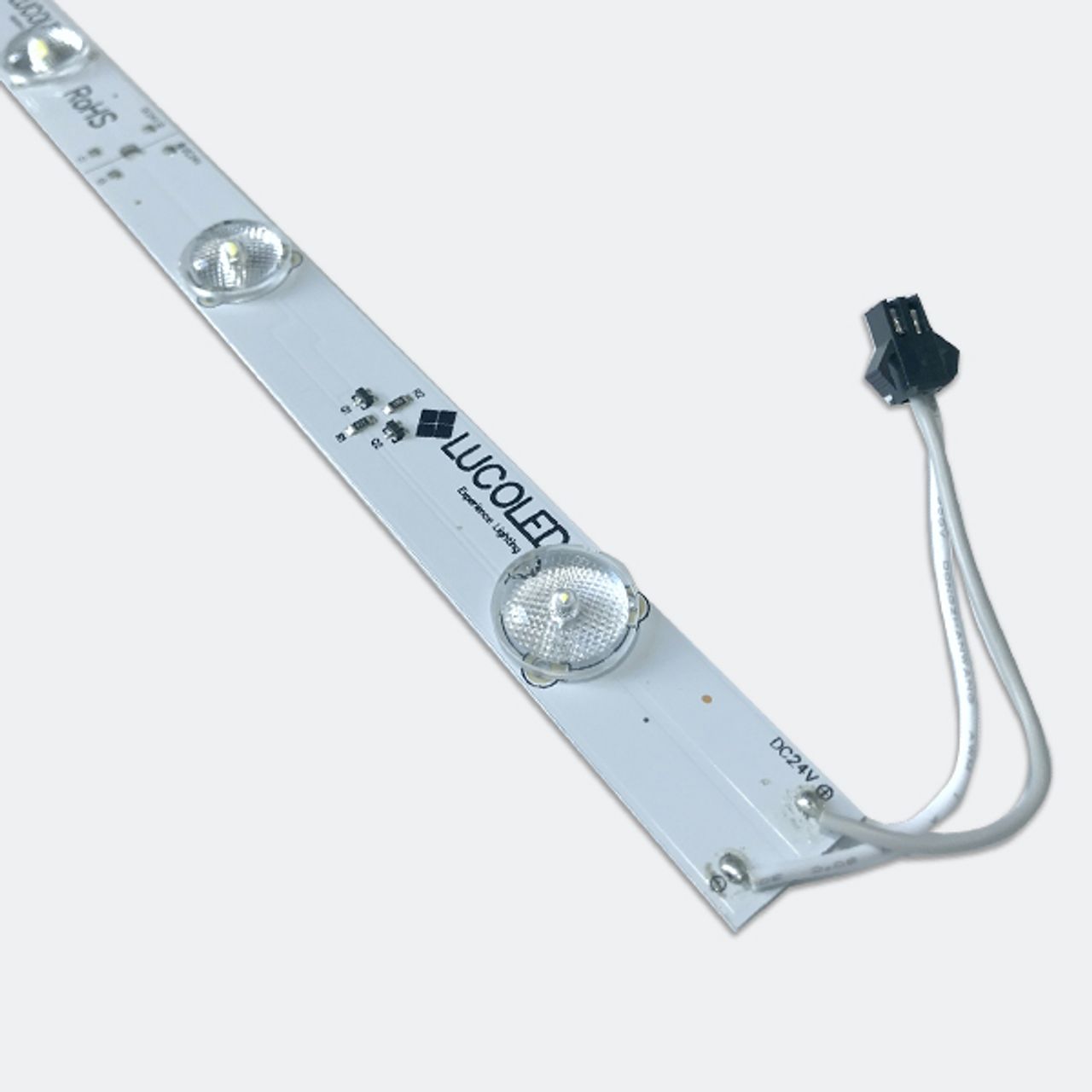

LED-Module Lucoled BLI — Lucoled BLI
Hohe Qualität und Effizienz für die Hinterleuchtung von sehr flachen Anwendungen ab 30 mm Bautiefe.

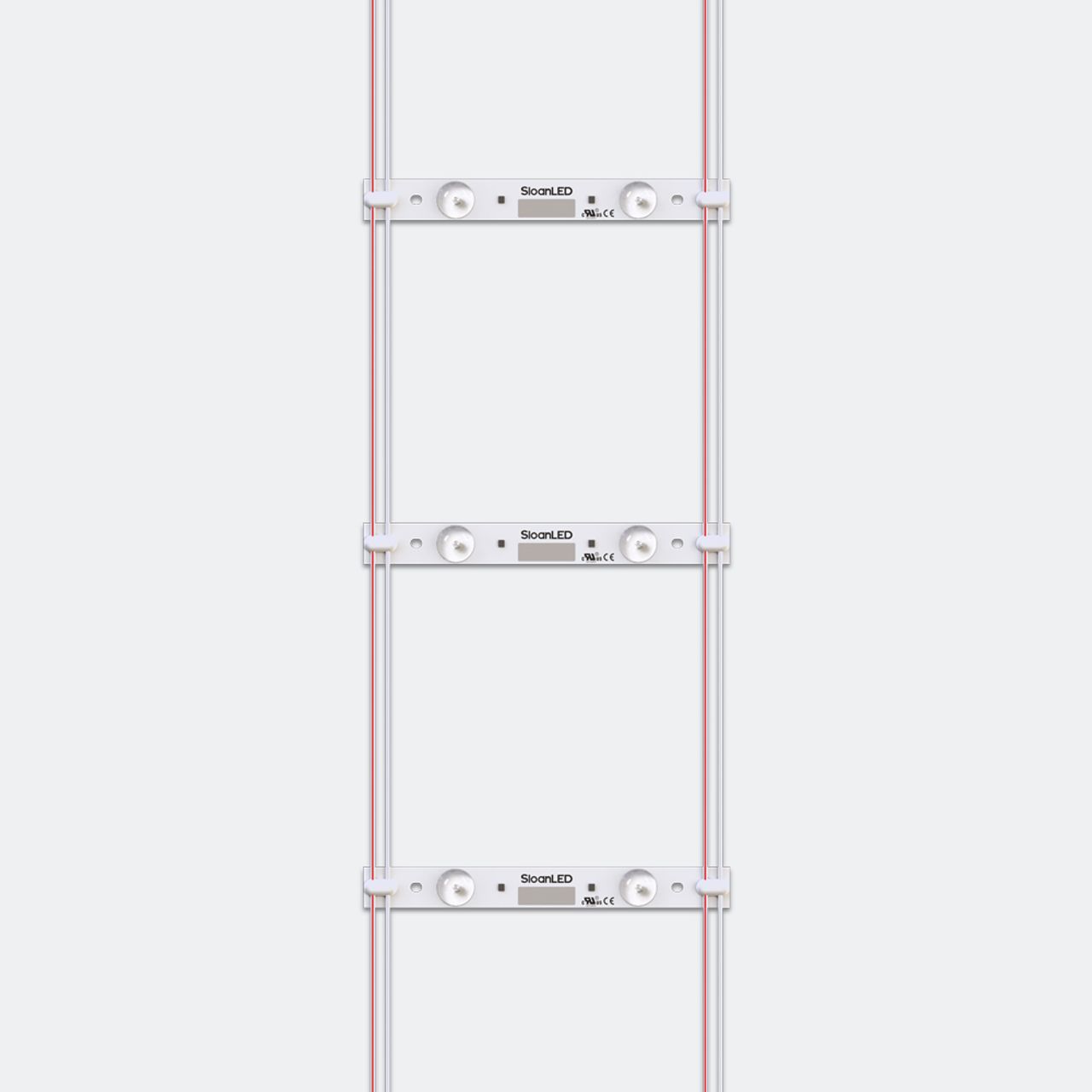

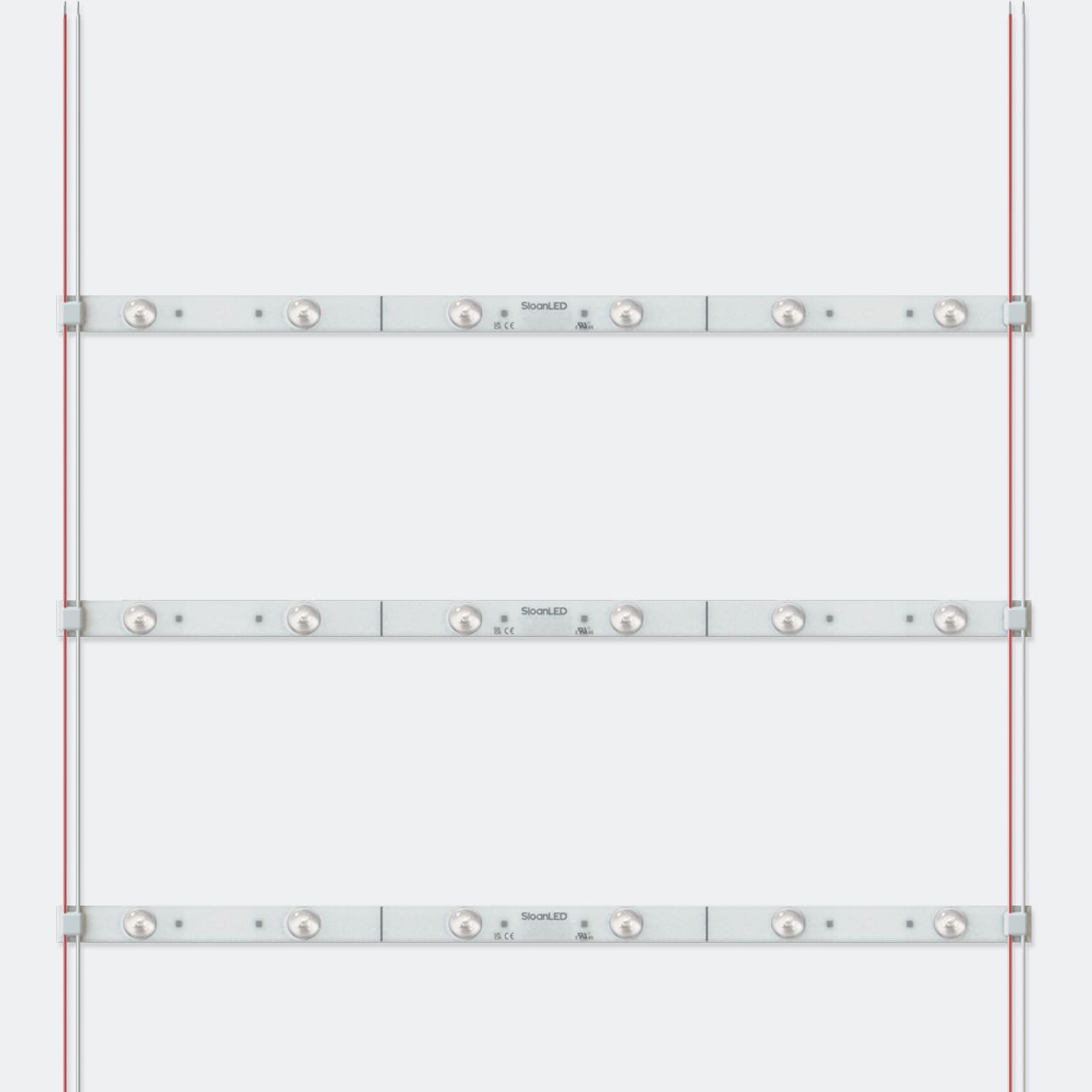

LED Module SloanLED BrightLINE — SloanLED BrightLINE 2
Für einseitige Display Kästen im Indoor Bereich mit rigiden und textilen Geweben (Einbautiefen von 30 - 120 mm).

Datenblätter

Backlighting Module 24 V – 6er Linse

Bezeichnung	Herstellergarantie*	Farbe / Farbtemperatur	W/Modul	lm/Modul	Module/Kette	Kettenlänge
Lucoled
BLI 20-W65 (nur Inneneinsatz)	5 Jahre	6500 K	0,86 W	101 lm	10 Module	2,47 m
BLI 60-W65 (nur Inneneinsatz)	5 Jahre	6500 K	2,60 W	312 lm	9 Module	5,18 m**
BLI 140-W65	5 Jahre	6500 K	6,00 W	720 lm	10 Module	13,20 m***
SloanLED
BrightLINE 2 Long (Indoor)	5 Jahre	6500 K	3,33 W	500 lm	27 Module	16,93 m
BrightLINE 2 Long (Indoor)	5 Jahre	4000 K	3,33 W	500 lm	27 Module	16,93 m
BrightLINE 2 Long LP (Indoor)	5 Jahre	6500 K	2,05 W	333 lm	44 Module	23,78 m
BrightLINE 2 Long LP (Indoor)	5 Jahre	4000 K	2,05 W	333 lm	44 Module	23,78 m
BrightLINE 2 Long (Outdoor)	5 Jahre	6500 K	3,30 W	500 lm	27 Module	4,05 m
* Herstellergarantien gemäß der gültigen Garantiebedingungen der Hersteller. Erweiterte Garantie heißt Übernahme von Folgekosten. BLI60: Modullänge 495 mm plus 80 mm Kabel (beidseitig) ergibt in Summe (495 mm + 160 mm) x 9 = 5.895 mm. Die Module sind nicht auf einer zusammenhängenden Kette, sondern à 9 Stück im Bundle verpackt, Kabel mit Steckverbindungen. * BLI140: Modullänge 1.160 mm plus 80 mm Kabel (beidseitig) ergibt in Summe (1.160 x 160 mm) x 10 = 13.200 mm. Die Module sind nicht auf einer zusammenhängenden Kette, sondern à 10 Stück im Bundle verpackt, Kabel mit Steckverbindungen.

Bezeichnung	Hersteller-Nummer	Verbindungen	VE	Kabellänge
BLI-Verbindungskabel	BLI-CON	alle 10 cm	30 Stück	1,50 m
Verbindungskabel mit Buchse	BLI-FCON	k.A.	30 Stück
Verbindungskabel mit Stecker	BLI-MCON	k.A.	30 Stück

Backlighting Module 24 V – 7er und 8er Linse

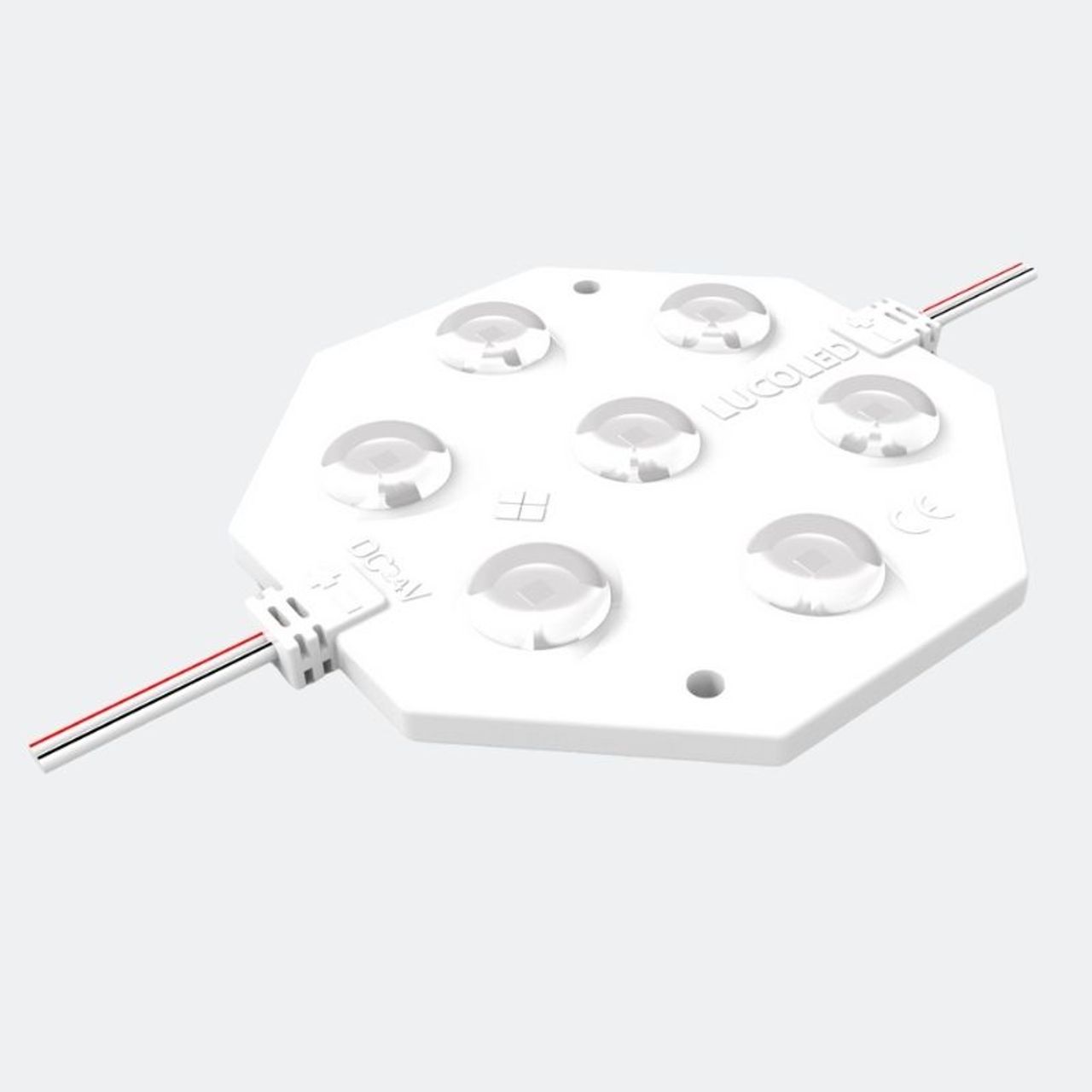

LED-Module Lucoled BL 71 — Lucoled BL 71
Hohe Qualität und Effizienz für die rückseitige Ausleuchtung von Leuchtkästen mit Bautiefen von 120 – 300 mm.

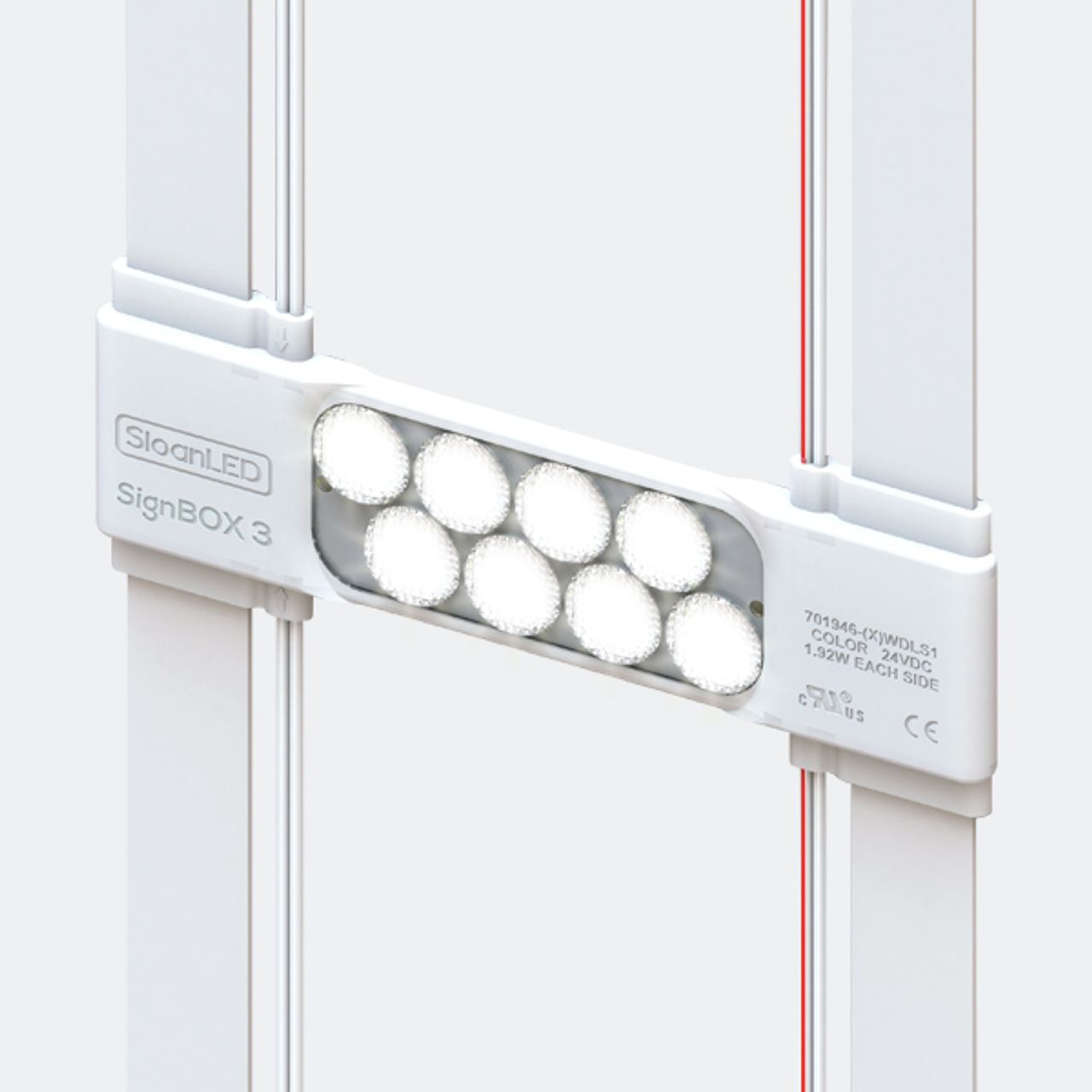

LED Module SloanLED SignBOX 3 — SloanLED SignBOX 3
Für Umrüstungen von ein-/ doppelseitigen Spanntuchanlagen mit Bautiefen von 120 - 300 mm.

Datenblätter

Backlighting Module 24 V – 7er und 8er Linse

Backlighting Module 24 V – 7er Linse
Bezeichnung	Herstellergarantie*	Farbe / Farbtemperatur	W/Modul	lm/Modul	Module/Kette	Kettenlänge
Lucoled
BL 71-W65	5 Jahre (erste 2 Jahre erw.)	6500 K	7,00 W	850 lm	10 Module	5,87 m

Backlighting Module 24 V – 8er Linse
Bezeichnung	Herstellergarantie*	Farbe / Farbtemperatur	W/Modul	lm/Modul	Module/Kette	Kettenlänge
SloanLED
SignBOX 3 – Single-Sided	10 Jahre	5000 K	1,92 W	300 lm	60 Module	18,3 m
SignBOX 3 – Single-Sided	10 Jahre	6500 K	1,92 W	300 lm	60 Module	18,3 m
SignBOX 3 – Double-Sided	10 Jahre	5000 K	3,84 W	600 lm	60 Module	18,3 m
SignBOX 3 – Double-Sided	10 Jahre	6500 K	3,84 W	600 lm	60 Module	18,3 m
* Herstellergarantien gemäß der gültigen Garantiebedingungen der Hersteller. Erweiterte Garantie heißt Übernahme von Folgekosten.

Bezeichnung	Art.-Nr. SloanLED	Stück VE
SloanLED Montage Clips	402106-20	20 Stück
SloanLED Bügel	402107-10	10 Stück
SloanLED Verbinder	402108-10	10 Stück
